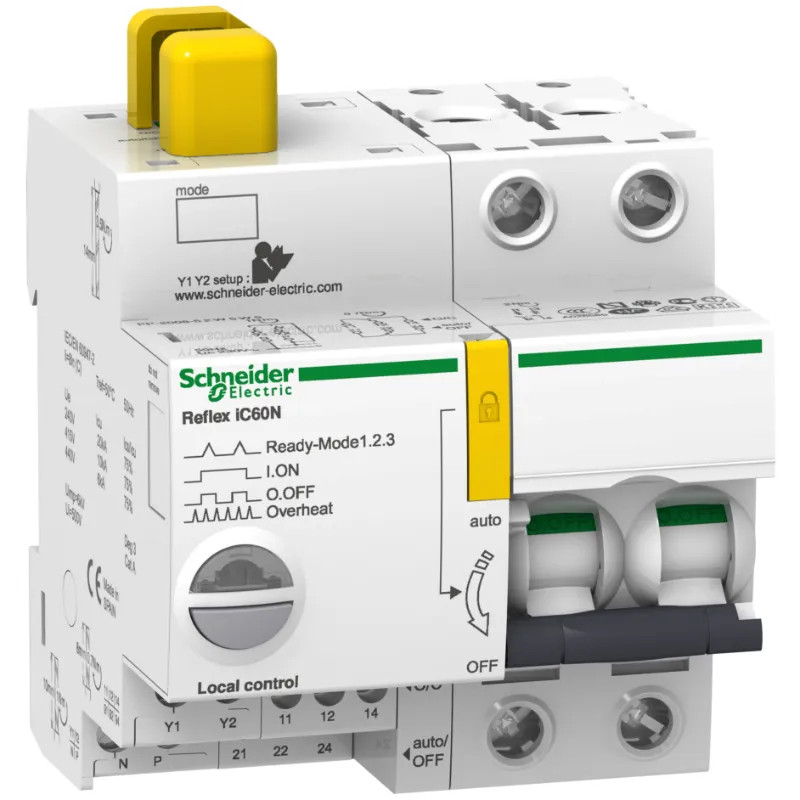

Acti9, Reflex iC60N disjonct. à commande intégrée interface Ti24 10A 2P courbe C

Pour tout savoir :

Ce disjoncteur à commande intégrée est basse tension. Il dispose de 2 pôles protégés. Son pouvoir de coupure est de 20kA entre 220 et 240VCA et de 10kA entre 380 et 415VCA conformément à la norme IEC/EN 60947-2. Par disjoncteur, il protège les circuits contre les courts-circuits et de surcharge, déconnexion dans le secteur industriel. Il peut piloter un appareil à distance par ordre verrouillé et/ou impulsionnel selon les 2 modes de fonctionnement à choisir par l’utilisateur. Le réarmement après un défaut est effectué manuellement par la poignée de réarmement. L'interface Ti24 permet l'interfaçage direct du Reflex iC60 avec un automate. Il permet d'exécuter une commande à distance, d'indiquer l'état du circuit de commande et du disjoncteur, de le connecter à l'Acti9 SmartLink grâce aux câbles préfabriqués. L'endurance électrique et mécanique peuvent atteindre 50000 cycles. La tension d’isolement nominale Ui est de 500VCA. Il peut être monté sur rail DIN pour une installation modulaire. Il dispose de 9 pas de 9mm. Il est blanc (RAL 9003). Son indice de protection est IP20 (conformément à la norme IEC/EN 60529) sur ses bornes. Il devient IP40 une fois dans un boîtier modulaire avec classe d'isolation II.

Les documents disponibles :

• Télécharger le guide
• Télécharger le certificat de conformité (1M)
• Télécharger la fiche Produit
• Télécharger la notice
• Télécharger la notice 2 (1M)
• Télécharger la notice 3
• Télécharger la notice 4
• Télécharger la notice 5
• Télécharger le Profil Environnemental Produit FR
