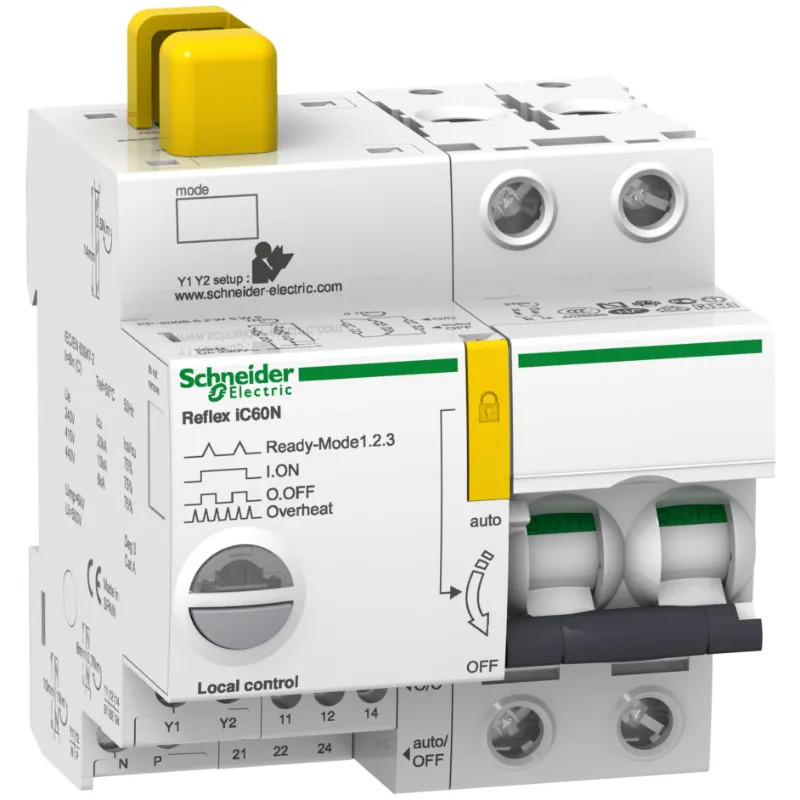

Acti9, Reflex iC60N disjonct. à commande intégrée interface Ti24 16A 2P courbe B
A9C61216
A9C61216
Confiance
Un stock de 8000 m², fiable, normé et actualisé en temps réel.
Logistique Premium
Expédition le jour même pour toute commande passée avant 16h00.
Services Experts
Des spécialistes pour vous conseiller et un SAV réactif en cas de besoin.
Pour tout savoir :
Ce disjoncteur Acti9 Reflex iC60N à commande intégrée est basse tension. Son pouvoir de coupure selon CEI/EN 60947-2 est de 20kA de 220VCA à 240VCA et de 10kA de 380VCA à 415VCA. Il protège les circuits contre les courants de court-circuit et de surcharge, et les déconnexions dans le secteur industriel. Il permet de piloter un appareil à distance par ordre verrouillé et/ou impulsionnel selon les 2 modes de fonctionnement au choix de l'utilisateur. La réinitialisation après un défaut est effectuée manuellement par la poignée de réinitialisation. L'interface Ti24 permet une interfaçage direct du Reflex iC60 avec un automate. Il contrôle à distance, indique l'état du circuit de commande et les informations sur l'état du disjoncteur et permet de le connecter à l'Acti9 SmartLink grâce aux câbles préfabriqués. L'endurance électrique et mécanique atteignent respectivement 50 000 cycles. La tension d'isolation nominale Ui est de 500VAC. Il peut être monté sur rail DIN pour une installation modulaire. Il est blanc (RAL 9003). Il dispose d'un indice de protection IP20 (selon IEC/EN 60529) sur ses bornes. Il devient IP40 une fois dans une armoire modulaire avec classe d'isolation II.
Fiche technique
| GAMME | Acti9 Reflex |
| FONCTION | disjoncteur à commande intégrée |
| Nombre de pôles | 2 |
| Type de tension | CA |
| Tension assignée | 415 V |
| Classe de protection (IP) | IP20 |
| Courant nominal assigné | 16 A |
| Capacité de coupure nominale selon IEC 60947-2 | 10 kA |
| Fréquence | 50,0 60 Hz |
| Largeur dans les unités de partition | 4,5 |
| Caractéristique de déclenchement | B |
| Classe de limitation d'énergie | 0 |
| Catégorie de surtension | 4 |
| Conducteur neutre branché simultanément | Non |
| Degré de pollution | 3 |
| Profondeur d'encastrement | 44,5 mm |
| Nombre de module(s) | 4,5 |
| Courant de commutation assigné dispositif auxiliaire | 1 A |
| Tension assignée contact auxiliaire | 230 V |
| Type de tension de commande contact auxiliaire | CA |
| Dispositifs auxiliaires montés en usine | Actionnement à distance |
| Taille selon DIN 43880 | 3 |
Références spécifiques
| EAN-13 | 3606480455445 |
| MPN | A9C61216 |
