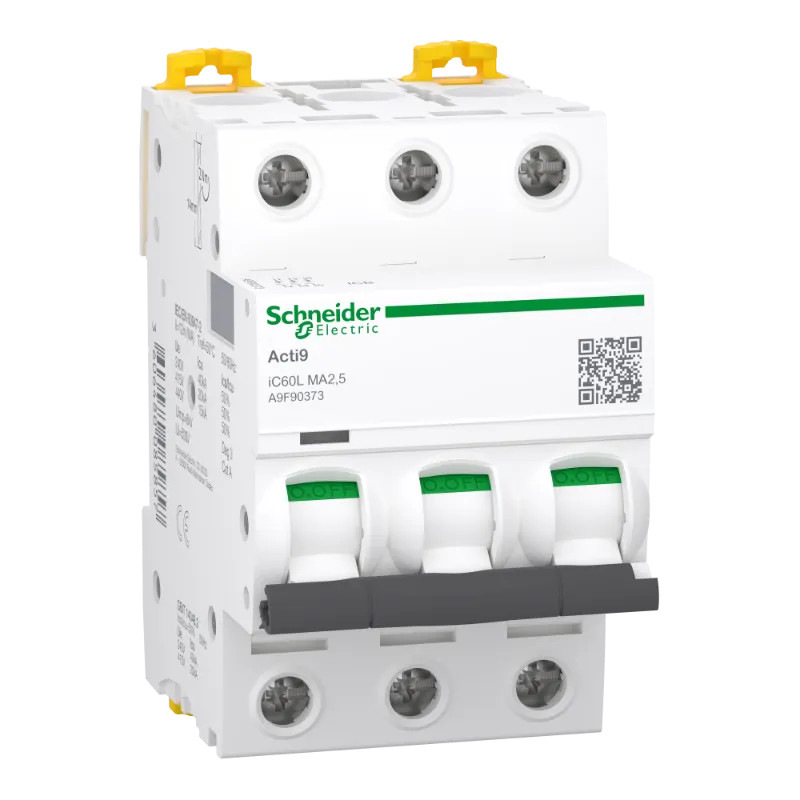

Acti9, iC60L disjoncteur à déclenchement instantané courbe MA 3P 2,5A

Acti9, iC60L disjoncteur à déclenchement instantané courbe MA 3P 2,5A - A9F90373 Schneider Electric
search
  • Acti9, iC60L disjoncteur à déclenchement instantané courbe MA 3P 2,5A - A9F90373 Schneider Electric
A9F90373
A9F90373
291,85 € HT
613,13 €
-52% 0.476
En stock
Livré mercredi avant 13h

Acti 9 - disjoncteur iC60L - 3P - 2.5 - MA - PdC 15 kA - 440 VCA - 20 kA - 380...415 VCA - 40 kA - 220...240 VCA - Ui 500 VCA - Uimp 6 kV - Larg. 6 pas de 9 mm

  Confiance

Un stock de 8000 m², fiable, normé et actualisé en temps réel.

  Logistique Premium

Expédition le jour même pour toute commande passée avant 16h00.

  Services Experts

Des spécialistes pour vous conseiller et un SAV réactif en cas de besoin.

L'essentiel :

  • Sectionnement industriel selon les normes IEC/EN 60947-2 et IEC/EN 60898-1
  • Protection contre les courts-circuits et la surcharge
  • Système Visitrip pour une détection rapide des sorties défaillantes et temps de réparation plus courts
  • Système VisiSafe pour une sécurité améliorée en matière de protection de circuit
  • Possibilité d’ajouter des auxiliaires, surveillance à distance et dispositif différentiel résiduel (Vigi)
  • Installation plus rapide, efficace et flexible grâce au peigne
  • Fermeture rapide indépendante de la vitesse d'actionnement du maneton

Pour tout savoir :

Ce disjoncteur miniature est basse tension (MCB). Il dispose de 3 pôles protégés. Le pouvoir assigné de coupure de court-circuit peut atteindre 40kA entre 220VCA et 240VCA, conformément à la norme EN/IEC 60947-2. Il est conforme à la norme industrielle EN/IEC 60898-1 et à la norme résidentielle EN/IEC 60947-2. Ce disjoncteur miniature protège contre les courts-circuits et les surcharges de courant. Son indicateur VisiTrip unique réduit le temps d'intervention en affichant le circuit défectueux. Sa bande verte VisiSafe garantit l'ouverture physique des contacts pour permettre la maintenance en aval. Son mécanisme de fermeture rapide indépendant du fonctionnement manuel améliore sa durée de vie. Il a une endurance électrique allant jusqu'à 10000 cycles et une endurance mécanique allant jusqu'à 20000 cycles. La tension d’isolement nominale Ui est de 500VCA. Sa classe de limitation 3 (selon EN/IEC60898-1) améliore le coût de protection du circuit en aval. Le produit peut être clipsé sur un rail DIN. Il dispose de 6 pas de 9mm. Le degré de pollution est de 3. La catégorie de surtension est IV. Il est blanc (RAL 9003). Il dispose d'un degré de protection IP20 (conformément à la norme IEC/EN 60529) sur ses bornes. Il fonctionne entre -35 et 70 °C. La température de stockage est comprise entre -40 et 85 °C.

Les documents disponibles :

Fiche technique

GAMME Acti9 Moteur
FONCTION disjoncteur miniature
Type de tension CA/CC
Tension assignée 400 V
Classe de protection (IP) IP20
Pouvoir de coupure assigné Icu selon IEC 60947-2 à 230 V 40 kA
Température ambiante en fonctionnement -35,0 70 °C
Courant nominal assigné 2,5 A
Fréquence 50,0 60 Hz
Puissance dissipée 0,2 W
Largeur dans les unités de partition 3
Montage encastré Non
Caractéristique de déclenchement MA
Tension d'isolation assignée Ui 500 V
Classe de limitation d'énergie 3
Catégorie de surtension 4
Conducteur neutre branché simultanément Non
Nombre de pôles protégés 3
Section de conducteur connectable monofilaire 1,0 25 mm²
Section de conducteur connectable multifilaire 1,0 16 mm²
Nombre de pôles (total) 3
Tension nominale de tenue aux chocs Uimp 6 kV
Degré de pollution 3
Profondeur d'encastrement 44,5 mm
Dispositifs auxiliaires possibles Oui
Pouvoir de coupure assigné Icn selon EN 60898 à 230 V 15 kA
Pouvoir de coupure assigné Icn selon EN 60898 à 400 V 15 kA
Pouvoir de coupure assigné Icu selon IEC 60947-2 à 400 V 20 kA
Antidéflagration Non
Nombre de module(s) 3

Références spécifiques

EAN-13 3606480085857
MPN A9F90373
