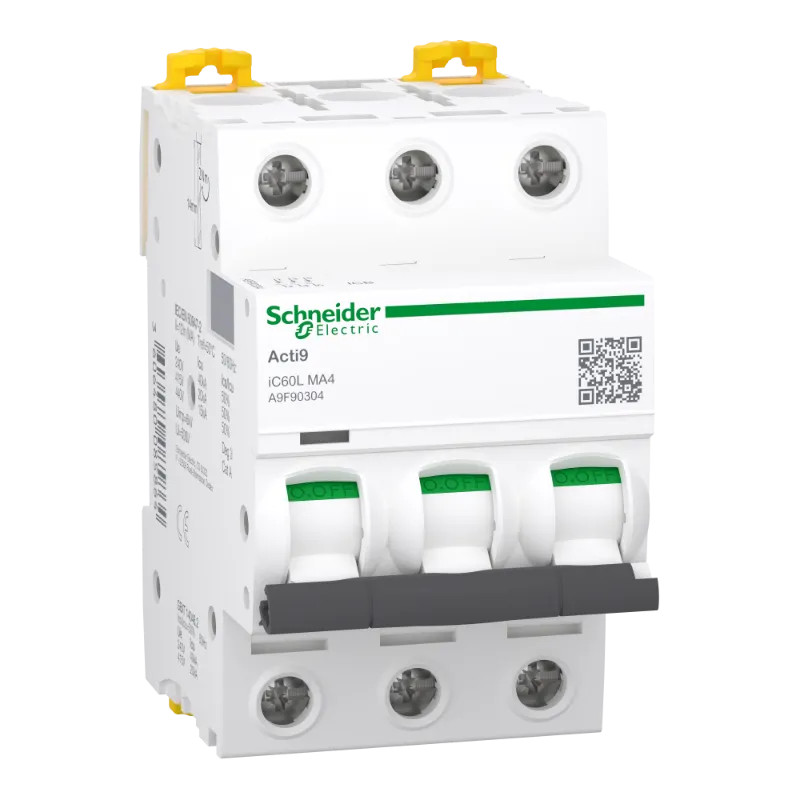

Acti9, iC60L disjoncteur à déclenchement instantané courbe MA 3P 4A

L'essentiel :

• Sectionnement industriel selon les normes IEC/EN 60947-2 et IEC/EN 60898-1
• Protection contre les courts-circuits et la surcharge
• Système Visitrip pour une détection rapide des sorties défaillantes et temps de réparation plus courts
• Système VisiSafe pour une sécurité améliorée en matière de protection de circuit
• Possibilité d’ajouter des auxiliaires, surveillance à distance et dispositif différentiel résiduel (Vigi)
• Installation plus rapide, efficace et flexible grâce au peigne
• Fermeture rapide indépendante de la vitesse d'actionnement du maneton

Pour tout savoir :

Cet Acti9 iC60L est un disjoncteur miniature basse tension (MCB). Il s’agit d’un disjoncteur 3P à 3 pôles protégés, courant nominal 4 A et courbe de déclenchement MA. Le pouvoir assigné de coupure de court-circuit peut atteindre 40 kA entre 220 VCA et 240 VCA, conformément à la norme EN/IEC 60947-2. Il est conforme à la norme industrielle EN/IEC 60898-1 et à la norme résidentielle EN/IEC 60947-2. Ce disjoncteur miniature protège le circuit contre les courts-circuits et les surcharges de courant. Son indicateur VisiTrip unique réduit le temps d'intervention en affichant le circuit défectueux. Sa bande verte de VisiSafe garantit l'ouverture physique des contacts pour permettre la maintenance en aval. Son mécanisme de fermeture rapide indépendant du fonctionnement manuel améliore sa durée de vie. Il a une endurance électrique allant jusqu'à 10000 cycles et une endurance mécanique allant jusqu'à 20000 cycles. La tension d’isolement nominale Ui est de 500 VCA. Sa classe de limitation 3 (selon EN/IEC60898-1) améliore le coût de protection du circuit en aval. Le produit peut être clipsé sur un rail DIN. Sa largeur est de 6 espacements de 9 mm. La catégorie de surtension est IV. Le produit est blanc (RAL9003). Les dimensions sont (l) 54 mm x (H) 85 mm x (P) 78,5 mm. Le poids est de 0,375 kg. Il dispose d'un degré de protection IP20 (conformément à la norme IEC/EN 60529) sur ses bornes. La température de fonctionnement est comprise entre -35 et 70 °C. La température de stockage est comprise entre -40 et 85 °C.
