ComPacT NSX - Déclencheur MicroLogic 6.2E 100A - 3P3D pour NSX100-250

ComPacT NSX - Déclencheur MicroLogic 6.2E 100A - 3P3D pour NSX100-250 - C1036E100 Schneider Electric
search
  • ComPacT NSX - Déclencheur MicroLogic 6.2E 100A - 3P3D pour NSX100-250 - C1036E100 Schneider Electric
C1036E100
C1036E100
1 048,71 € HT
2 203,17 €
-52% 0.476
Sur commande
Délai fournisseur estimé : 7 semaines

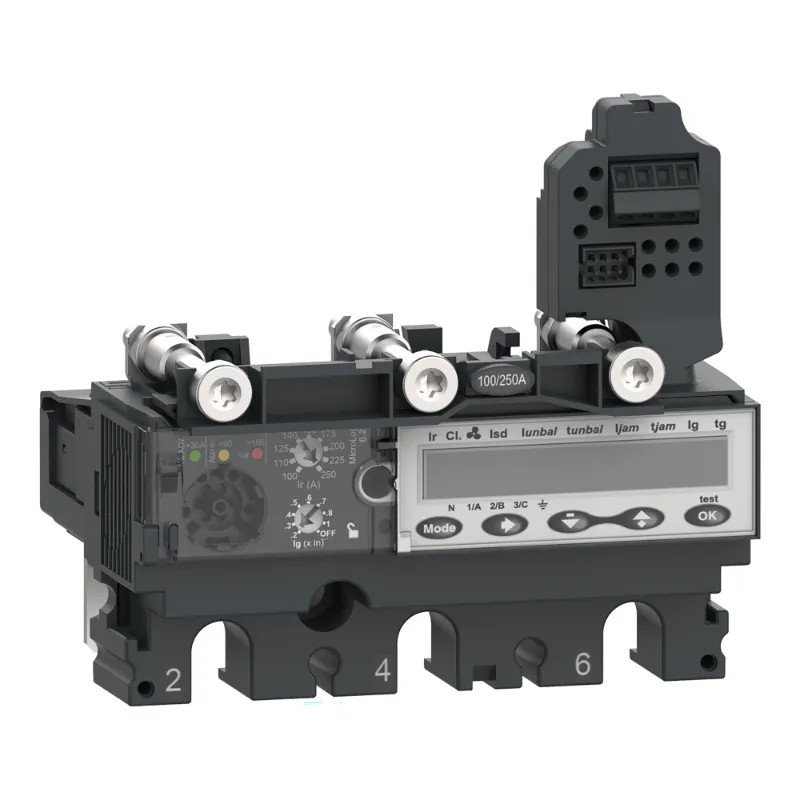

Le déclencheur électro. MicroLogic 6.2E est un appareil à composer avec un bloc de coupure de la gamme ComPacT NSX. D'un calibre 100A, en 3P3D, ce dispositif assure une protection de surcharge long-retard, instantanée et protection terre.

  Confiance

Un stock de 8000 m², fiable, normé et actualisé en temps réel.

  Logistique Premium

Expédition le jour même pour toute commande passée avant 16h00.

  Services Experts

Des spécialistes pour vous conseiller et un SAV réactif en cas de besoin.

L'essentiel :

  • Protection diff. intégrée et accessoires standardisés
  • Une durée d'exploitation augmentée
  • Intégrée à nos architectures de communication
  • Dispositif PowerTag
  • OF-SD en communication radio

Pour tout savoir :

Le déclencheur électronique MicroLogic 6.2E, assure la protection, le sectionnement et la commande des circuits de distribution électrique dans les domaines tertiaires et industriels. Couplé au bloc de coupure, le déclencheur électronique MicroLogic 6.2E permet la protection de vos installations électriques. La protection magnéto-thermique sera intégrée dans le volume du bloc associé en fonction du pouvoir de coupure. Les déclencheurs électroniques MicroLogic 6.2E sont des appareils à composer, ils constituent les paramètres de réglages des protections et doivent être associés aux blocs de coupure portant les performances électrotechniques. Ces déclencheurs sont de 2 types, magnéto-thermique ou électronique "MicroLogic" avec des fonctions de mesure et communication. Vous trouverez aussi des notices simplifiées de montage et accessoires de raccordement permettant le montage.

Les performances de cette gamme répondent à la plupart des normes internationales et homologations exigeantes : CEI 61557-12, CEI 61010-1, CEI 61010-2-030, CEI 61326-1, ETSI, EN 300 328, ETSI EN 301 487-1. CEI 60947-2 / Marine / Nucléaire. Cette gamme est certifiée Green Premium, l'écolabel promesse de performances durables et respectueuses de l'environnement. Elle est également conforme ROHS UE. Cette intégration permet de répondre aux nouvelles réglementations et enjeux énergétiques. ELECTRICITE4.0 La gamme complète ComPacT NSXm - NSX de disjoncteurs et interrupteurs "boitier moulé" existe en 3 tailles : NSXm 16 à 160A, NSX 100 à 250A et NSX 400 à 630A. Cette nouvelle génération de disjoncteurs ComPacT NSX d'une conception innovante et modulaire propose une installation plus rapide et plus économique grâce à une meilleure connectivité aux nouveaux contacts auxiliaires sans fil.

Les documents disponibles :

Fiche technique

GAMME ComPacT NSX
FONCTION déclencheur
Nombre de pôles 3
Fonction déclencheur de court-circuit Retardé
Avec fonction de protection contre les mises à la terre accidentelles Oui
Finition de la protection du moteur Déclencheur électronique
Réglage de l'intensité du déclenchement de court-circuit non retardé 150,0 1500 A
Réglage du courant de déclenchement instantané en cas de court-circuit 60,0 1000 A
Tension de fonctionnement CA 50 Hz 690,0 690 V
Nombre de contacts auxiliaires à fermeture 0
Nombre de contacts auxiliaires à ouverture 0
Nombre de contacts auxiliaires à deux directions 0
Type de tension d'alimentation CC
Type de tension de fonctionnement CA
Tension d'alimentation CC 24,0 24 V
Réglage de courant du déclencheur de surcharge 40,0 100 A
Tension de fonctionnement CA 60 Hz 690,0 690 V
Alimentation externe requise Oui
Courant de commutation assigné 100 A
Courant permanent nominal Iu 100 A
Hauteur 96,9 mm
Largeur 104,7 mm
Profondeur 90,3 mm

Références spécifiques

EAN-13 3606481999719
MPN C1036E100
