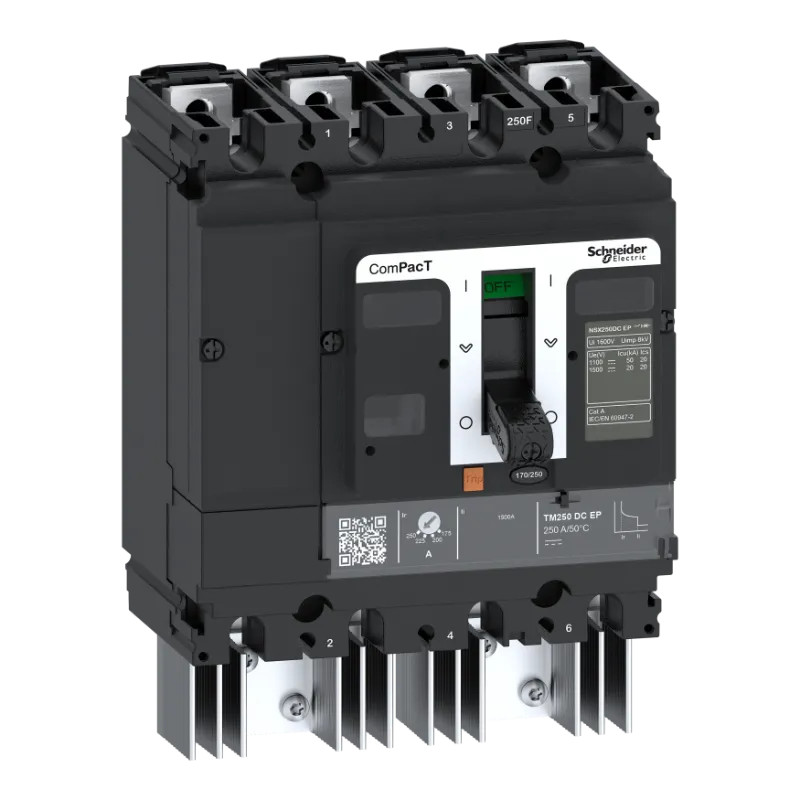

ComPacT NSX250 DC EP - Disjoncteur - TM-DC EP 100A - 4P4D - 50kA - montage fixe

NSX250 DC EP DISJ 4P4D 100A - C25F4TM100D3 Schneider Electric
search
  • NSX250 DC EP DISJ 4P4D 100A - C25F4TM100D3 Schneider Electric
C25F4TM100D3
C25F4TM100D3
924,77 € HT
2 014,74 €
-54% 0.459
Sur commande
+ De 45 jours

Le disjoncteur NSX250DC EP est un appareil complet de la gamme ComPacT NSX. Equipé d'un déclench. magnéto-thermique photovoltaïque TM-DC EP 100A, 4P4D PdC EP, perf. 50kA 1500Vcc, il dispose d'une cde par maneton pour un montage sur platine.

  Confiance

Un stock de 8000 m², fiable, normé et actualisé en temps réel.

  Logistique Premium

Expédition le jour même pour toute commande passée avant 16h00.

  Services Experts

Des spécialistes pour vous conseiller et un SAV réactif en cas de besoin.

L'essentiel :

  • Protection diff. intégrée et accessoires standardisés
  • Une durée d'exploitation augmentée
  • Intégrée à nos architectures de communication
  • Dispositif PowerTag
  • OF-SD en communication radio

Pour tout savoir :

Dans les domaines tertiaires et industriels, le disjoncteur NSX250DC EP assure la protection, le sectionnement et la commande des circuits de distribution électrique. Le disjoncteur NSX250DC EP permet aussi la protection des moteurs et générateurs de vos installations électriques. Les protections magnétiques et thermiques sont intégrées dans le volume du disjoncteur grâce au déclencheur TM-DC EP. Les disjoncteurs NSX250DC EP peuvent être livrés complets, ou en associant le bloc de coupure portant les performances électrotechniques et le déclencheur portant les réglages de protection. Les déclencheurs TM-DC EP sont uniquement de type magnéto-thermique photovoltaïque pour les réseaux à courant continu. Vous trouverez aussi des notices simplifiées de montage et accessoires de raccordement permettant le montage.

Les performances de cette gamme répondent à la plupart des normes internationales et homologations exigeantes : CEI 61557-12, CEI 61010-1, CEI 61010-2-030, CEI 61326-1, ETSI, EN 300 328, ETSI EN 301 487-1. CEI 60947-2 / Marine / Nucléaire. Cette gamme est certifiée Green Premium, l'écolabel promesse de performances durables et respectueuses de l'environnement. Elle est également conforme ROHS UE. Cette intégration permet de répondre aux nouvelles réglementations et enjeux énergétiques. ELECTRICITE4.0 La gamme complète ComPacT NSX courant continu de disjoncteurs et interrupteurs "boitier moulé" existe en 2 tailles : NSX 100 à 500A pour les disjoncteurs et NSX 100 à 1200A pour les interrupteurs-sectionneurs.

Les documents disponibles :

Fiche technique

GAMME ComPacT NSX
FONCTION disjoncteur
Nombre de pôles 4
Avec déclencheur à sous-tension intégré Non
Adapté à un montage de profilés chapeaux Non
Tension assignée 1500,0 1500 V
Classe de protection (IP) IP40
Nombre de contacts auxiliaires à fermeture 0
Nombre de contacts auxiliaires à ouverture 0
Nombre de contacts auxiliaires à deux directions 0
Commande motorisée intégrée Non
Type de raccordement du circuit principal Borne à vis
Finition de l'élément d'actionnement Manette
Commande motorisée en option Oui
Type de construction de l'appareil Technique d'encastrement fixe pour appareil encastré
Réglage de courant du déclencheur de surcharge 70,0 100 A
Position du raccordement de circuit principal Avant
Relais de signalisation de déclenchement disponible Oui
Plage de réglage du déclencheur de court-circuit non retardé 600,0 600 A
Protection intégrée contre les mises à la terre accidentelles Non
Montage de profilés chapeaux en option Oui
Appareil complet avec unité de protection Oui
Puissance dissipée 28,8 W
Courant permanent nominal Iu 100 A

Références spécifiques

EAN-13 3606481988560
MPN C25F4TM100D3
