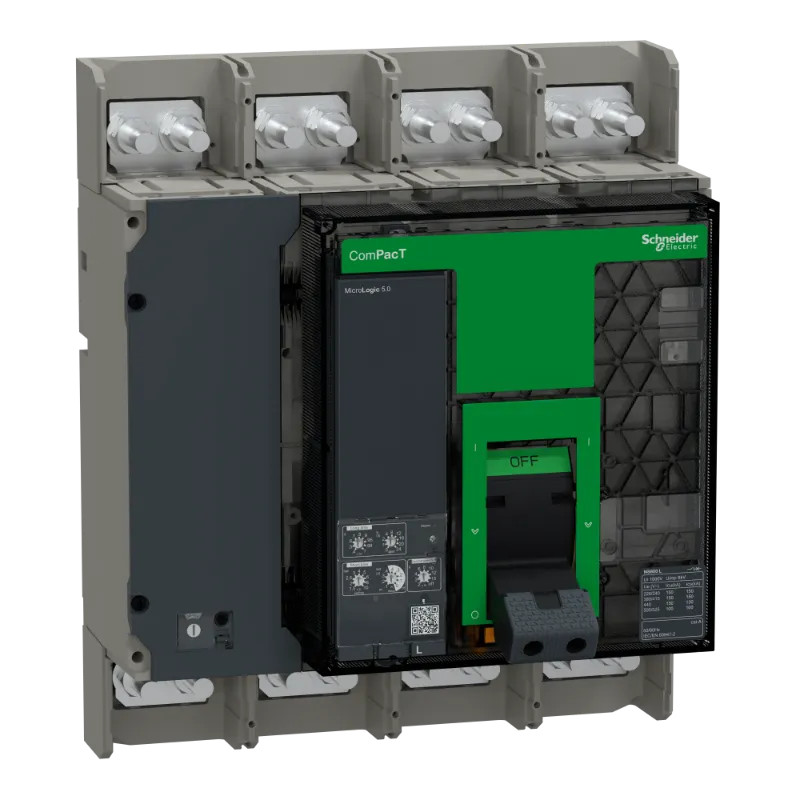

ComPacT NS800L - disjoncteur - MicroLogic 5.0 800A - 4P - 150kA - fixe - manuel

NS800L disj ML5.0 800A 4P FM - C080L450FM Schneider Electric
search
  • NS800L disj ML5.0 800A 4P FM - C080L450FM Schneider Electric
C080L450FM
C080L450FM
5 405,18 € HT
13 313,25 €
-59% 0.406
Sur commande
Délai fournisseur estimé : 9 semaines

ComPacT NS800L - disjoncteur distribution - déclencheur MicroLogic 5.0 800A - 4P4D -PdC L - performance 150kA 415Vca 50/60Hz - montage fixe - commande manuelle - prise avant - largeur 280mm - IP40 - IK07 - CEI 60947-2

  Confiance

Un stock de 8000 m², fiable, normé et actualisé en temps réel.

  Logistique Premium

Expédition le jour même pour toute commande passée avant 16h00.

  Services Experts

Des spécialistes pour vous conseiller et un SAV réactif en cas de besoin.

L'essentiel :

  • ComPacT NS est une gamme de disjoncteurs pour la mesure de puissance et d'énergie intégrée
  • La solution couvre des calibres de 630 A à 3 200 A
  • L'unité de contrôle électronique MicroLogic fournit des fonctions électriques de mesure et d'analyse
  • ComPacT NS offre une gamme optimisée d'auxiliaires et d'accessoires, installables sur site
  • Installation flexible, dans n'importe quelle position, dans un tableau ou au mur
  • Nouveau capot avant transparent avec auxiliaires visibles

Pour tout savoir :

Ce disjoncteur fait partie de la nouvelle génération de la gamme ComPacT NS630bN à NS3200. Le disjoncteur peut être actionné manuellement avec les boutons ON, OFF ou "push to trip". Il s'agit d'un disjoncteur fixe à commande manuelle. Ce ComPacT NS800L est un disjoncteur complet à 4 pôles conçu pour optimiser l'espace et la capacité de coupure. Il est conforme aux normes internationales IEC 60947-1 et IEC60947-2. La nouvelle génération ComPacT NS conserve les mêmes performances et est fournie avec un nouveau capot avant transparent pour une visibilité des auxiliaires et une nouvelle manette avec écran tactile ergonomique et état de déclenchement LED en option. La tension de fonctionnement est de 690 V CA 50/60 Hz. Ce produit est livré avec une variété de fonctions et d'accessoires en option. Il est possible d'ajouter en option le nouveau contact auxiliaire sans fil OF/SD dans le protocole de communication ZigBee. Ce produit intègre une unité de contrôle électronique MicroLogic 5.0, de calibre 800 A. Les dimensions sont 327 mm (hauteur) x 280 mm (largeur) x 147 mm (profondeur). La capacité de coupure (Icu) est de 150 kA Icu à 415 V CA 50/60 Hz. L'unité de contrôle MicroLogic 5.0 fournit des protections réglables long retard, court retard et instantanées (codes ANSI 49/51/50). La nouvelle génération ComPacT NS fait partie de l'architecture EcoStruxure Power de Schneider Electric.

Les documents disponibles :

Fiche technique

GAMME ComPacT NS
FONCTION disjoncteur
Nombre de pôles 4
Avec déclencheur à sous-tension intégré Non
Adapté à un montage de profilés chapeaux Non
Tension assignée 690,0 690 V
Classe de protection (IP) IP40
Nombre de contacts auxiliaires à fermeture 0
Nombre de contacts auxiliaires à ouverture 0
Nombre de contacts auxiliaires à deux directions 0
Commande motorisée intégrée Non
Type de raccordement du circuit principal Borne à vis
Finition de l'élément d'actionnement Manette
Commande motorisée en option Oui
Type de construction de l'appareil Technique d'encastrement fixe pour appareil encastré
Réglage de courant du déclencheur de surcharge 320,0 800 A
Position du raccordement de circuit principal Avant
Relais de signalisation de déclenchement disponible Oui
Courant de commutation de court-circuit limite nominal Icu à 400 V, 50 Hz 150 kA
Plage de réglage du déclencheur de court-circuit non retardé 1600,0 12000 A
Protection intégrée contre les mises à la terre accidentelles Non
Montage de profilés chapeaux en option Non
Appareil complet avec unité de protection Oui
Plage de réglage du déclencheur de court-circuit retardé de courte durée 480,0 8000 A
Puissance dissipée 80 W
Courant permanent nominal Iu 800 A

Références spécifiques

EAN-13 3606482100343
MPN C080L450FM
