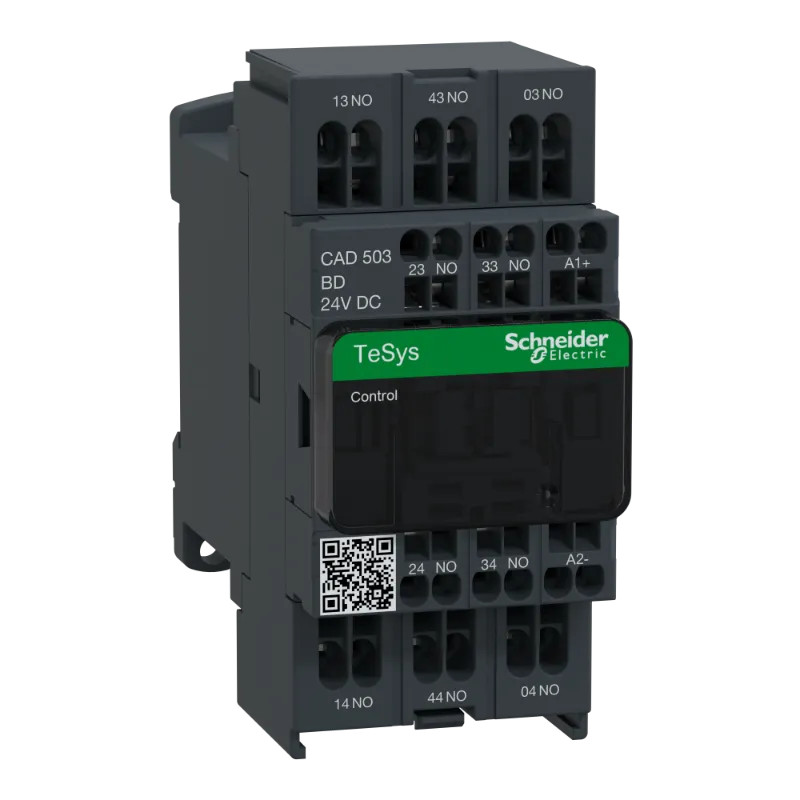

TeSys CAD503 - contacteur - 5F+0O - instantané - 10A - 24Vcc

Name: TeSys CAD503 - contacteur - 5F+0O - instantané - 10A - 24Vcc
Brand: Schneider
SKU: CAD503BD
Price: 72.78 EUR
Availability: BackOrder

TeSys CAD503 - contacteur - 5F+0O - instantané - 10A - 24Vcc - CAD503BD Schneider Electric

Référence : CAD503BD

Référence livrée : CAD503BD

72,78 € ^HT

121,09 €

-40% 0.601

Sur commande

Délai fournisseur estimé : 9 semaines

TeSys - contacteur auxiliaire D - 5NO - 10A <= 60°C - AC-14 | AC-15 | DC-13 - bobine 24VCC avec antiparasite -0,1 à 0,25 Uc perte de niveau | 0,7 à 1,25 Uc opérationnel - bornes à ressort

Confiance

Un stock de 8000 m², fiable, normé et actualisé en temps réel.

Logistique Premium

Expédition le jour même pour toute commande passée avant 16h00.

Services Experts

Des spécialistes pour vous conseiller et un SAV réactif en cas de besoin.

Description
Détails du produit

L'essentiel :

Les relais de contrôle TeSys constituent une solution économique pour une application simple
Même conception que les contacteurs TeSys D, K et SK
Différentes façons de se connecter. (comme borne à vis étriers, borne à ressort, soudée sur carte de circuit imprimé)
Compatible pour toutes les tensions du marché
Plusieurs certifications internationales
Relais de commande pour circuits de commande CA ou CC (AC15, DC13)

Pour tout savoir :

Relais de contrôle TeSys D, 5 contacts (5NO), 10 A/690 V, pour le contrôle des charges électromagnétiques AC-15/DC-13. Il fournit un circuit de commande 24 V CC sans consommation d'appel et équipé d'un dispositif de suppression des surtensions, raccordé par des bornes à ressort. Compact (largeur 45 mm), par système de clipsage sur profilé DIN 35 mm ou fixation par vis. Certifié multi-normes (IEC, UL, CSA, CCC, EAC, Marine). Pour des cadences de fonctionnement élevées jusqu'à 180 cycles/min et une température ambiante de -40/+60 °C, il offre une fiabilité et une durabilité élevées.

Les documents disponibles :

Fiche technique

GAMME	TeSyS CA
FONCTION	contrôle relais
Type de tension d'actionnement	CC
Commande manuelle	Non
Type de montage	Rail/ vis DIN
Nombre de contacts auxiliaires à fermeture	5
Nombre de contacts auxiliaires à ouverture	0
Nombre de contacts auxiliaires à deux directions	0
Type de tension de fonctionnement	CC
Tension de fonctionnement CC	690,0 690 V
Type de raccordement du circuit auxiliaire	Raccordement par borne à ressort
Tension d'alimentation de courant nominal CC	24,0 24 V
Avec affichage LED	Non
Interface	Non
Courant de fonctionnement nominal, 400 V	10 A
Nombre de contacts auxiliaires à ouverture, commutation retardée	0
Nombre de contacts auxiliaires à fermeture, à action avancée	0
Courant de fonctionnement nominal	10 A
Courant de commutation assigné	0,005 A
Hauteur	77 mm
Largeur	45 mm
Profondeur	93 mm
