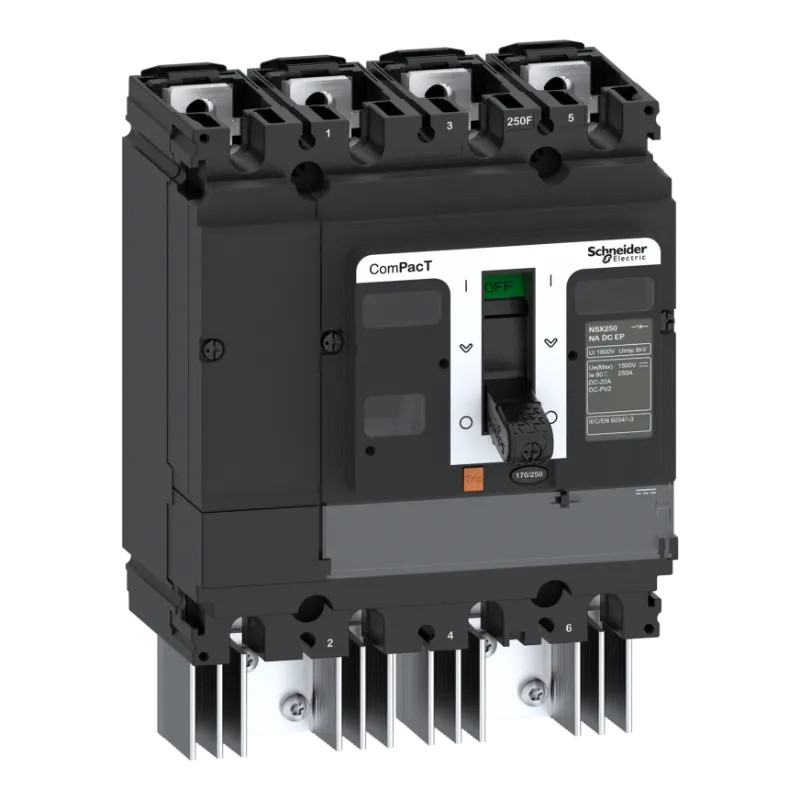

ComPacT NSX250 NA DC EP - interrupteur sectionneur CC EP - 100A - 4P - fixe

NSX250 NA DC EP INTER 4P 100A - C254100D3S Schneider Electric
search
  • NSX250 NA DC EP INTER 4P 100A - C254100D3S Schneider Electric
C254100D3S
C254100D3S
952,46 € HT
2 075,08 €
-54% 0.459
Sur commande
+ De 45 jours

ComPacT NSX250 NA DC EP - interrupteur sectionneur distribution - 100A - 4P - 1500Vcc - commande par maneton - montage fixe - largeur 140mm - IP20 - IK07 - aptitude au sectionnement CEI 60947-3

  Confiance

Un stock de 8000 m², fiable, normé et actualisé en temps réel.

  Logistique Premium

Expédition le jour même pour toute commande passée avant 16h00.

  Services Experts

Des spécialistes pour vous conseiller et un SAV réactif en cas de besoin.

L'essentiel :

  • Le ComPacT NSX DC EP (performances améliorées) est conçu pour des tensions comprises entre 1 100 VCC et 1 500 VCC
  • ComPacT NSX DC EP est dédié aux applications photovoltaïques et marines
  • ComPacT NSX DC EP offre 8 calibres de courant (100 A;125 A;160 A;200 A;250 A;320 A;400 A;500 A)
  • Le courant nominal de courte durée admissible Icw est de 3,5 kA/1 s
  • Avec les dissipateurs de chaleur fournis en standard, le disjoncteur est optimisé.
  • ComPacT NSX DC EP permet d'économiser de l'espace dans l'armoire

Pour tout savoir :

ComPacT NSX 250NA DC EP est un interrupteur-sectionneur 4P (4 pôles) conçu pour optimiser l'espace et la capacité de coupure. L'interrupteur-sectionneur ComPacT NSX DC EP NA est utilisé pour contrôler et isoler les circuits de distribution électrique. ComPacT NSX DC EP NA est un appareil pour tensions continues (tension de fonctionnement jusqu'à 1 500 V CC) aux performances améliorées (EP). Le ComPacT NSX DC EP NA est conforme aux normes internationales EN/IEC 60947-1 et EN/IEC 60947-3. ComPacT NSX DC EP est un choix optimal pour les applications photovoltaïques et marines. Le courant nominal de courte durée admissible Icw est de 3,5 kA pendant 1 s. Le courant de fonctionnement est de 100 A à 1 500 V CC. Il nécessite une protection en amont. La tension de fonctionnement est de 1 500 V CC.

Les documents disponibles :

Fiche technique

GAMME ComPacT NS
FONCTION interrupteur-sectionneur
Nombre de pôles 4
Nombre de contacts auxiliaires à fermeture 0
Nombre de contacts auxiliaires à ouverture 0
Classe de protection (IP), face avant IP30
Nombre de contacts auxiliaires à deux directions 0
Nombre de commutateurs 1
Commande motorisée intégrée Non
Type de raccordement du circuit principal Borne à vis
Finition interrupteur de dispositif d'arrêt d'urgence Non
Finition de l'élément d'actionnement Manette
Finition interrupteur général Oui
Finition interrupteur de sécurité Non
Finition interrupteur de maintenance/réparation Oui
Courant nominal de courte durée admissible Icw 3,5 kA
Couleur de l'élément d'actionnement Noir
Adapté à une fixation sur sol Oui
Adapté à une fixation frontale à 4 trous Oui
Adapté à une fixation frontale centrale Non
Adapté à un montage en distributeur Oui
Adapté à un montage intermédiaire Non
Commande motorisée en option Oui
Déclencheur voltmétrique en option Oui
Type de construction de l'appareil Technique d'encastrement fixe pour appareil encastré
Finition de l'inverseur Non
Avec un câblage préparé Non
Intensité de court-circuit nominale conditionnelle Iq 150 kA
Courant permanent nominal, CA-21, 400 V 100 A
Tension de fonctionnement normale 1500,0 1500 V
Verrouillable Oui
Courant permanent nominal Iu 100 A
Hauteur 140 mm
Largeur 161 mm
Profondeur 86 mm

Références spécifiques

EAN-13 3606481988652
MPN C254100D3S
