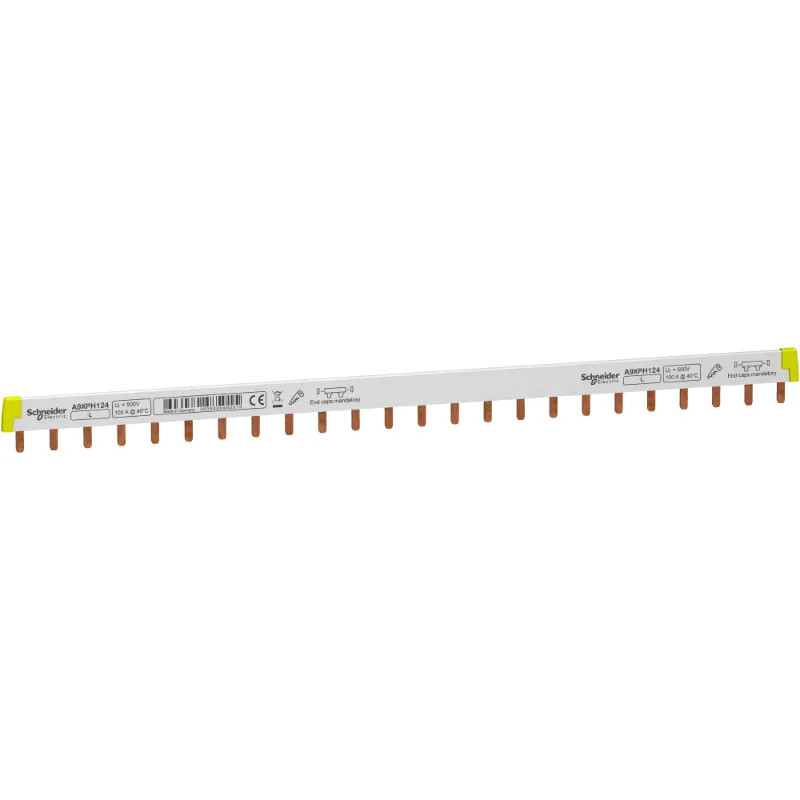

Acti9 iC60 - peigne à dents - 1P - 100A - 24 modules de 18mm
A9XPH124
A9XPH124
Confiance
Un stock de 8000 m², fiable, normé et actualisé en temps réel.
Logistique Premium
Expédition le jour même pour toute commande passée avant 16h00.
Services Experts
Des spécialistes pour vous conseiller et un SAV réactif en cas de besoin.
L'essentiel :
- Permet d'alimenter un groupe de disjoncteurs
- Compatible avec le pouvoir de coupure des disjoncteurs Schneider Electric
Pour tout savoir :
Ce peigne à dents Acti9 est un jeu de barres horizontal découpable en 24 modules pour Acti9 iC60 ou Acti9 iK60. Il est adapté aux installations 1L. Le type est L (Ligne). Ce peigne convient pour 24 appareils (1P). Il dispose de 24 modules de 18mm. La section transversale des broches est de 16mm². Il offre un type de connexion électrique PIN. Il dispose d'une phase et d'un pôle. Le courant de fonctionnement nominal Ie à 40 °C est de 100A. Le courant de court-circuit Isc est compatible avec le pouvoir de coupure des disjoncteurs Schneider Electric. Il dispose d'une tension d'isolation nominale Ui de 500VAC. La tension de fonctionnement nominale Ue est de 415VAC. La couleur de l'appareil est blanc (RAL 9003). Le degré de pollution est de 3. Selon la norme CEI 60695-2-1, la résistance au feu est autoextinguible à 960°C en 30 s. Il est conforme aux normes CEI 60947-7-1 et CEI 61439-2.
Les documents disponibles :
Fiche technique
| GAMME | Acti9 Accessoires |
| FONCTION | peigne jeu de barres |
| Nombre de pôles | 1 |
| Dimension du pas | 18 mm |
| Découpable à taille voulue | Oui |
| Finition du raccordement électrique | Broche |
| Couleur | Blanc |
| Isolé | Oui |
| Largeur dans les unités de partition | 24 |
| Nombre de phases | 1 |
| Nombre de module(s) | 24 |
| Section transversale | 16 mm² |
| Courant permanent nominal Iu | 100 A |
| Adapté à des appareils équipés d'un commutateur auxiliaire | Oui |
| Adapté à des appareils équipés d'un conducteur N | Non |
| Adapté au nombre d'appareils | 24 |
| Tension de fonctionnement nominale max. Ue | 415 V |
| Longueur | 430 mm |
Références spécifiques
| EAN-13 | 3606480485015 |
| MPN | A9XPH124 |
