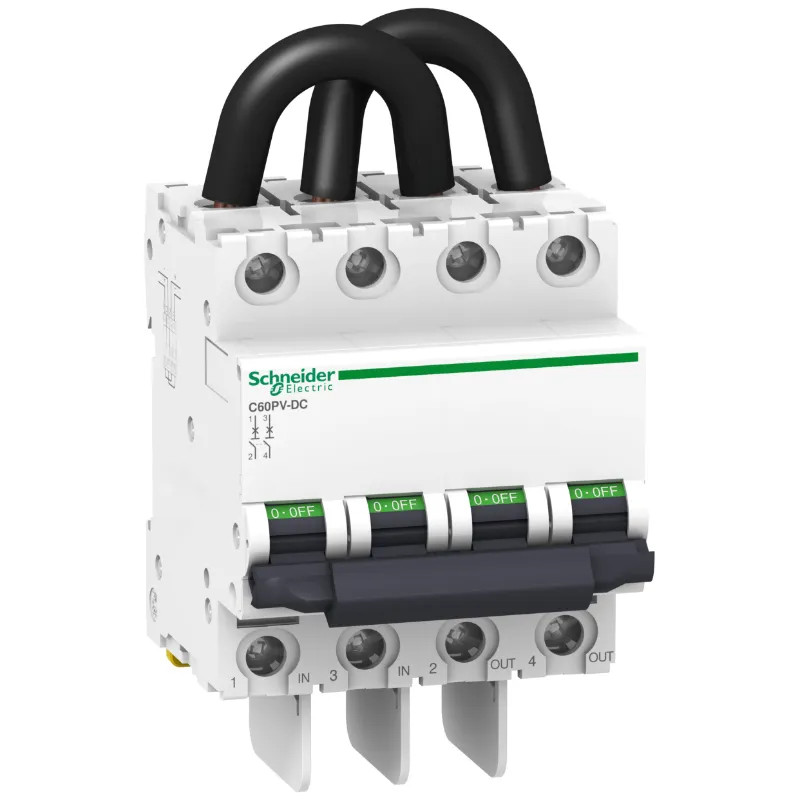

Disjoncteur photovoltaïque C60PV-DC 800VDC 16A 2P
A9N61651
A9N61651
Confiance
Un stock de 8000 m², fiable, normé et actualisé en temps réel.
Logistique Premium
Expédition le jour même pour toute commande passée avant 16h00.
Services Experts
Des spécialistes pour vous conseiller et un SAV réactif en cas de besoin.
Pour tout savoir :
Ce disjoncteur miniature Acti9 C60PV-DC (MCB) basse tension est dédié aux installations photovoltaïques multi-string. Il peut être monté sur rail DIN pour une installation modulaire. Selon la norme CEI/EN 60947-2, son pouvoir de coupure est de 1,5kA à 800VCC et de 3kA à 650VCC. Il est conçu pour protéger les câbles situés entre chaque chaîne de modules photovoltaïques et l'onduleur photovoltaïque contre les surcharges et les courts-circuits. Il dispose d'un indice de protection IP40 (selon IEC/EN 60529) sur ses bornes en boîtier modulaire. Les fonctions de déclenchement ou d'indication de position sont assurées à distance par l'ajout d'auxiliaires électriques. La présence de la bande verte garantit l'ouverture physique des contacts et permet d'effectuer des opérations sur le circuit aval en toute sécurité.
Les documents disponibles :
Fiche technique
| GAMME | Acti9 PV |
| FONCTION | disjoncteur miniature |
| Type de tension | CC |
| Tension assignée | 800 V |
| Classe de protection (IP) | Autre |
| Température ambiante en fonctionnement | -25,0 70 °C |
| Courant nominal assigné | 16 A |
| Fréquence | 50,0 50 Hz |
| Puissance dissipée | 10,4 W |
| Largeur dans les unités de partition | 4 |
| Montage encastré | Non |
| Caractéristique de déclenchement | B |
| Tension d'isolation assignée Ui | 1000 V |
| Classe de limitation d'énergie | 0 |
| Catégorie de surtension | 4 |
| Conducteur neutre branché simultanément | Non |
| Nombre de pôles protégés | 2 |
| Section de conducteur connectable monofilaire | 1,0 25 mm² |
| Section de conducteur connectable multifilaire | 1,0 16 mm² |
| Nombre de pôles (total) | 2 |
| Tension nominale de tenue aux chocs Uimp | 6 kV |
| Degré de pollution | 2 |
| Profondeur d'encastrement | 44 mm |
| Dispositifs auxiliaires possibles | Oui |
| Antidéflagration | Non |
| Nombre de module(s) | 4 |
Références spécifiques
| EAN-13 | 3606480504099 |
| MPN | A9N61651 |
