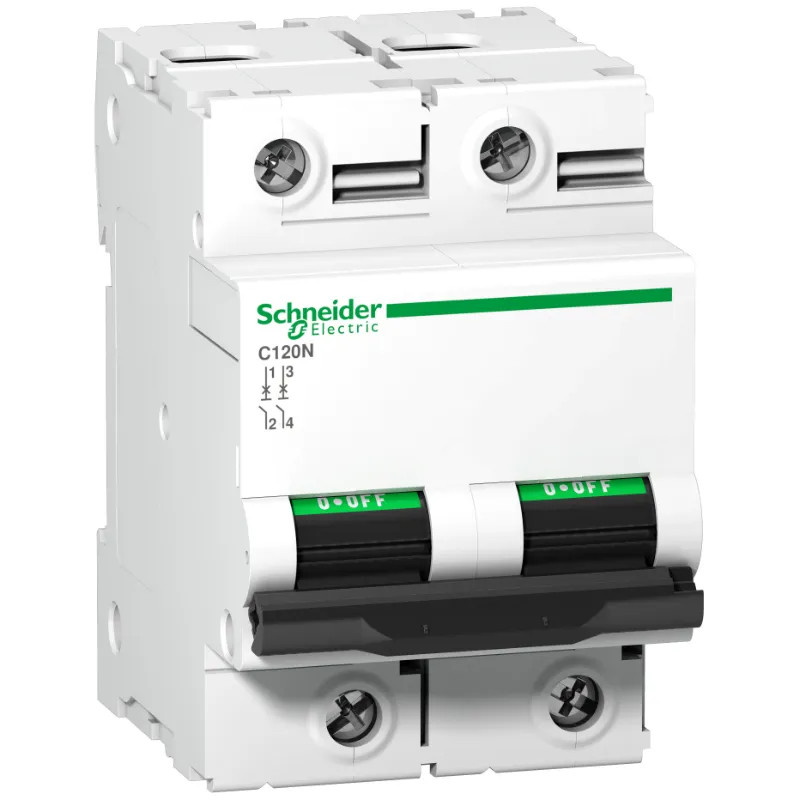

Acti9 C120N - Disjoncteur Modulaire 2P 80 A, courbe C, 10 kA

L'essentiel :

• Aptitude au sectionnement industriel selon les normes IEC/EN 60947-2 et IEC/EN 60898-1
• Combiner la protection contre les courants de court-circuit et de surcharge
• Possibilité d’ajouter des auxiliaires, surveillance à distance et dispositif différentiel résiduel (Vigi)
• Installation plus rapide, plus efficace et plus flexible de l'appareil grâce au jeu de barres en peigne

Pour tout savoir :

Cet Acti9 C120N est un disjoncteur miniature multistandard basse tension (MCB). Il s'agit d'un disjoncteur 2P avec 2 pôles protégés, courant nominal In de 80A et courbe de déclenchement C. Le pouvoir de coupure en court-circuit assigné va jusqu'à 10000A à 230VCA à 400VCA conformément à la norme E /IEC 60898-1 et 10000A à 230VCA à 400VCA conformément à la norme EN/IEC 60898-1. Il est conforme à la fois à la norme industrielle EN/IEC 60898-1 et à la norme résidentielle EN/IEC 60947-2. Ce disjoncteur miniature combine des fonctions de protection de circuit contre les courts-circuits et les courants de surcharge, de contrôle et d'isolement. L'affichage de la bande verte garantit un contact ouvert physiquement et permet d'effectuer des travaux sur le circuit aval en toute sécurité. Il a une bonne capacité de tenue aux surtensions. Le produit est conçu pour offrir un haut niveau de performance industrielle. Il a une endurance électrique allant jusqu'à 5000 cycles et une endurance mécanique allant jusqu'à 20000 cycles. La tension opérationnelle Ue passe de 380VCA à 415VCA. La tension d'isolation nominale Ui est de 500VCA. Sa classe de limitation 3 (selon EN/IEC60898-1) améliore le coût de protection du circuit aval. Le produit peut être clipsé sur un rail DIN. Sa largeur est de 6 pas de 9mm. Le degré de pollution est de 3. La catégorie de surtension est IV. La couleur du produit est blanc (RAL9003). Les dimensions sont (L) 54mm x (H) 81mm x (P) 73mm. Le poids est de 0,41kg. Selon IEC/EN 60529, il a un degré de protection IP20 sur ses borniers. La température de fonctionnement est de -25°C à 70°C. La température de stockage est de -40°C à 85°C.
