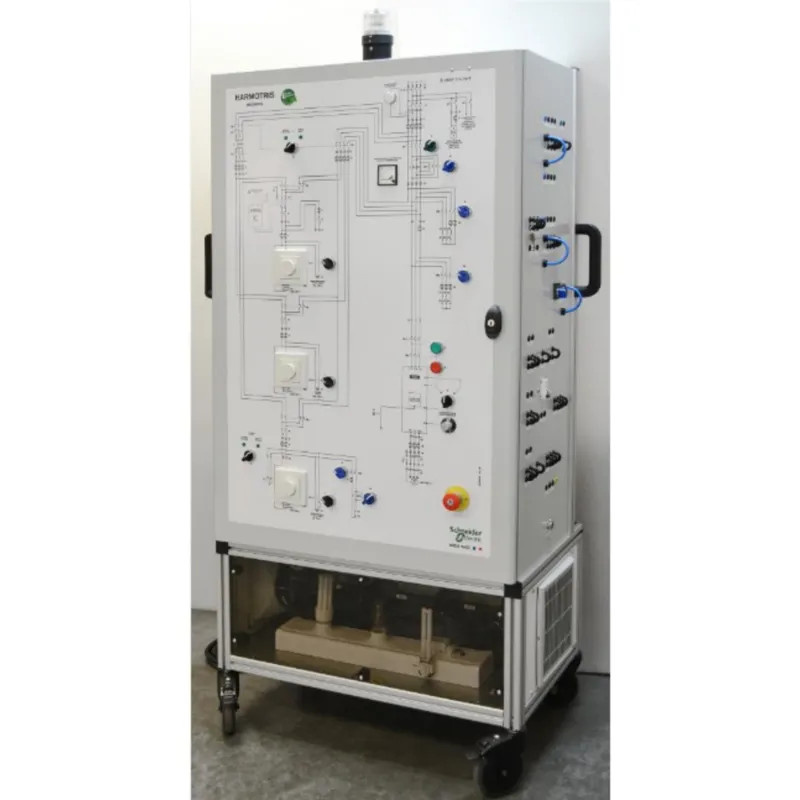

Banc d'étude des perturbations harmoniques HARMOTRIS

Pour tout savoir :

Banc d'étude : monté châssis à roulettes. La partie supérieure comprend : 1. 1 synoptique avec sélection des composants à utiliser, 2. 1 panneau de mesure de lampe et de commande de puissance, 3. disjoncteurs de protection et différentiels, 4. selfs de ligne, 5. sels du filtre anti-harmonique, 6. selfs résonnants, 7. condensateurs triphasés, 8. 1X 2 kVA transformateur de découplage 400/240 V, 9. 1 contrôleur Altivar pour moteur de 1,5 kW. Boîtier inférieur : 1. 1x 500 W 3 lampes halogènes, 2. 1 rampe de lampe fluorescente, ComPacT ou à induction, 3. 1 sonde de surveillance de la température, 4. 2 ventilateurs, 5. 1 jeu de cordons et de sondes. Caractéristiques Alimentation 400 V CA - 3P+N+T - 3,3 kVA ; dimensions (H x l x P) : 1 860 x 900 x 570 mm ; poids : 230 kg Appareils de mesure non inclus, nécessaires au fonctionnement du banc d'étude : 1. Analyseur de spectre RF de 150 kHz à 1 GHz. 2. Réseau triphasé basse fréquence et analyseur de puissance : qualité de l'énergie (harmoniques)
