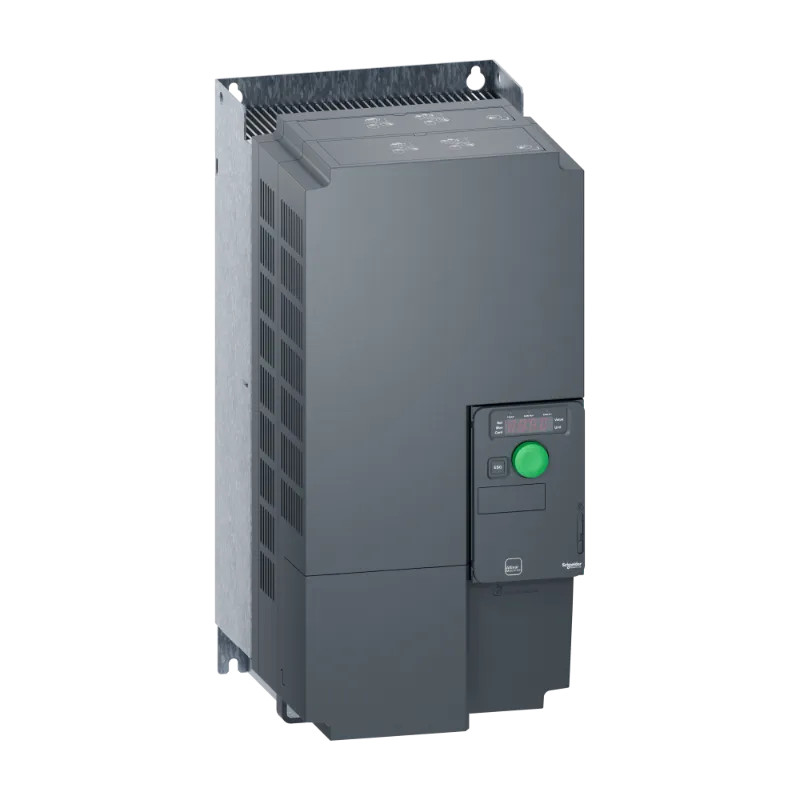

| GAMME |
Altivar |
| FONCTION |
variateur de vitesse |
| Nombre d'entrées numériques |
6 |
| Classe de protection (IP) |
IP20 |
| Protocole pris en charge pour LON |
Non |
| Protocole pris en charge pour TCP/IP |
Oui |
| Protocole pris en charge pour ASI |
Non |
| Protocole pris en charge pour PROFIBUS |
Oui |
| Protocole pris en charge pour CAN |
Oui |
| Protocole pris en charge pour INTERBUS |
Non |
| Protocole pris en charge pour KNX |
Non |
| Protocole pris en charge pour Modbus |
Oui |
| Protocole pris en charge pour Data-Highway |
Non |
| Protocole pris en charge pour DeviceNet |
Oui |
| Protocole pris en charge pour SUCONET |
Non |
| Protocole pris en charge pour autres systèmes de bus |
Oui |
| Protocole pris en charge pour SERCOS |
Non |
| Protocole pris en charge pour INTERBUS-Safety |
Non |
| Classe de protection (NEMA) |
1 |
| Protocole pris en charge pour AS-Interface Safety at Work |
Non |
| Protocole pris en charge pour DeviceNet Safety |
Non |
| Protocole pris en charge pour EtherNet/IP |
Oui |
| Protocole pris en charge pour Foundation Fieldbus |
Non |
| Protocole pris en charge pour PROFINET CBA |
Non |
| Protocole pris en charge pour PROFINET IO |
Oui |
| Protocole pris en charge pour PROFIsafe |
Non |
| Protocole pris en charge pour SafetyBUS p |
Non |
| Nombre d'entrées analogiques |
3 |
| Protocole pris en charge pour BACnet |
Non |
| Avec raccordement PC |
Oui |
| Nombre d'interfaces matérielles Industrial Ethernet |
0 |
| Nombre d'interfaces matérielles en série RS-232 |
0 |
| Nombre d'interfaces matérielles en série RS-422 |
0 |
| Nombre d'interfaces matérielles en série RS-485 |
1 |
| Nombre d'interfaces matérielles en série TTY |
0 |
| Nombre d'interfaces matérielles USB |
0 |
| Nombre d'interfaces matérielles parallèles |
0 |
| Nombre d'autres interfaces matérielles |
1 |
| Nombre d'interfaces matérielles PROFINET |
0 |
| Nombre de sorties numériques |
3 |
| Avec interface optique |
Non |
| Avec élément de commande |
Oui |
| Tension du secteur |
380,0 500 V |
| Fréquence du secteur |
50/60 Hz |
| Fonctionnement possible à quatre quadrants |
Oui |
| Type de convertisseur |
Convertisseur U |
| Nombre de phases de sortie |
3 |
| Nombre de phases d'entrée |
3 |
| Hacheur de freinage intégré |
Oui |
| Utilisation autorisée en zone industrielle |
Oui |
| Utilisation autorisée en zone résidentielle et commerciale |
Non |
| Fréquence de sortie max. |
599 Hz |
| Puissance utile max. en charge linéaire sous tension de sortie assignée |
22 kW |
| Puissance utile max. en charge quadratique sous tension de sortie assignée |
22 kW |
| Tolérance relative de tension du réseau symétrique |
10 % |
| Tolérance relative de fréquence du réseau symétrique |
5 % |
| Tension de sortie max. |
550 V |
| Courant de sortie nominal I2N |
46 A |
| Hauteur |
390 mm |
| Largeur |
180 mm |
| Profondeur |
229 mm |
