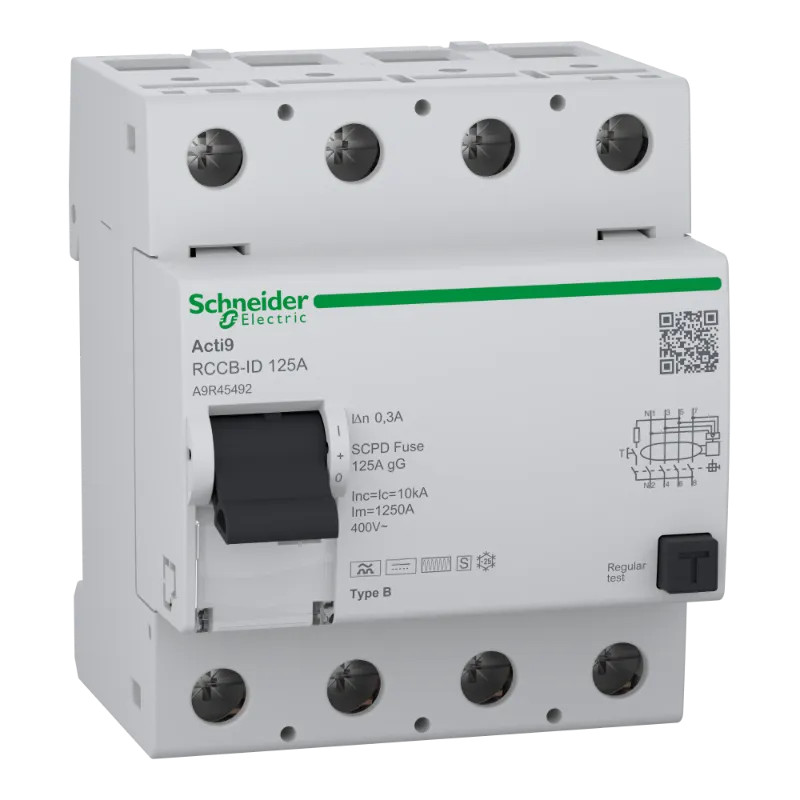

Acti9 RCCB-ID - interrupteur différentiel - 4P - 125A - Type B - 300mA Selectif
A9R45492
A9R45492
Confiance
Un stock de 8000 m², fiable, normé et actualisé en temps réel.
Logistique Premium
Expédition le jour même pour toute commande passée avant 16h00.
Services Experts
Des spécialistes pour vous conseiller et un SAV réactif en cas de besoin.
L'essentiel :
- Produit compact en 125A
- Conforme à la norme IEC/EN61008-2-3
- Protection des personnes contre les chocs électriques par contact indirect
- Protection des installations de recharge de véhicules électriques de 50kW, des installations avec variateurs de vitesse
- Facilité d'installation grâce à la conception unifiée des bornes et à l'indication du câblage
Pour tout savoir :
A quoi sert le produit ? Où l'installer ?
Cet interrupteur différentiel 4P avec un courant nominal de 125A et une sensibilité aux fuites à la terre de 300mA sélectif permet d'assurer une meilleure continuité de service grâce à une tenue supérieure aux composantes continues. Il s'installe dans les tableaux basse tension (TGBT, tableaux divisionnaires…).
Quels sont les avantages à l'installation ?
Ce produit peut être monté sur rail DIN. Il est compact en 125A.
A quels standards et normes le produit répond-il ?
Cet interrupteur différentiel est conforme aux normes IEC/EN 60947-1 et -3, IEC/EN 61008-1 et -2-1. Il possède les labels de qualité VDE et CE. Il a un degré de protection IP20 et devient IP40 une fois placé dans un boîtier modulaire conforme à la norme IEC/EN 60529.
Le saviez-vous ?
Il est coordonné avec les disjoncteurs NG125 et C120.
Acti9 RCCB-ID est la gamme d'interrupteurs différentiels offrant les fonctions de protection des personnes contre les chocs électriques par contact direct et indirect, de protection des installations contre les risques d’incendie. Le type B offre une meilleure continuité de service pour les installations de charge de véhicule électrique, en particulier pour les chargeurs 50kW CC.
Les documents disponibles :
Fiche technique
| GAMME | Acti9 RCCB ID 125A |
| FONCTION | disjoncteur différentiel (RCCB) |
| Nombre de pôles | 4 |
| Type de tension | CA |
| Type de montage | Rail DIN |
| Tension assignée | 400 V |
| Classe de protection (IP) | IP20 |
| Courant de défaut nominal | 0,3 A |
| Température ambiante en fonctionnement | -25,0 40 °C |
| Courant nominal assigné | 125 A |
| Numéro RAL (équivalent) | 9003 |
| Fréquence | 50 Hz |
| Puissance dissipée | 11,2 W |
| Largeur dans les unités de partition | 4 |
| Tension d'isolation assignée Ui | 400 V |
| Type de courant différentiel | B |
| Capacité de courant de choc | 3 kA |
| Section de conducteur connectable monofilaire | 1,5 50 mm² |
| Section de conducteur connectable multifilaire | 1,5 35 mm² |
| Tension nominale de tenue aux chocs Uimp | 4 kV |
| Degré de pollution | 3 |
| Type sélectif | Oui |
| Type retardé de courte durée | Non |
| Profondeur d'encastrement | 44 mm |
| Dispositifs auxiliaires possibles | Oui |
| Antidéflagration | Non |
| Nombre de module(s) | 4 |
| Avec dispositif de verrouillage | Oui |
Références spécifiques
| EAN-13 | 3606486869086 |
| MPN | A9R45492 |
