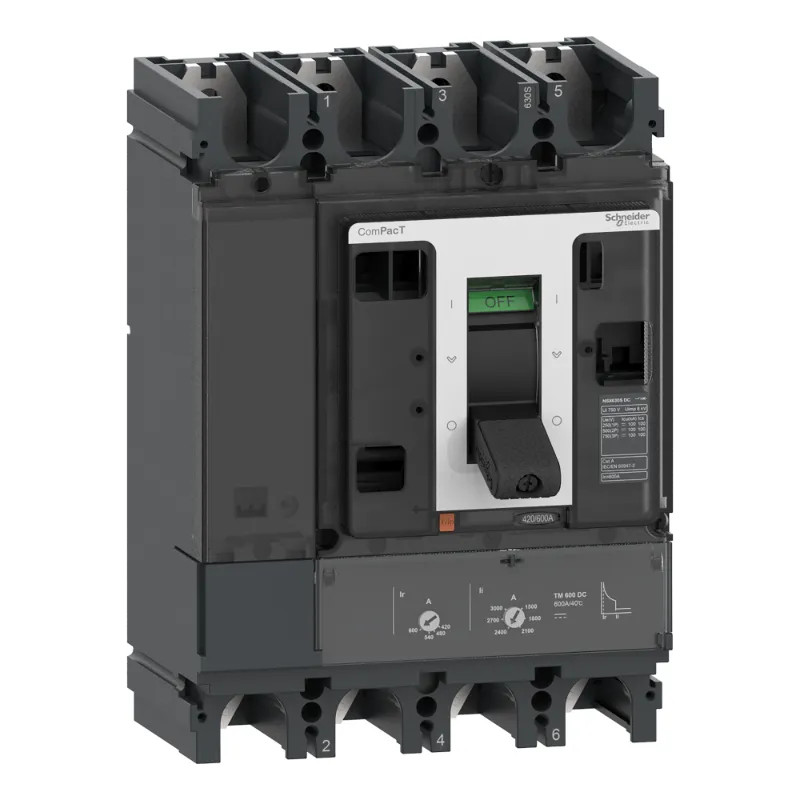

ComPacT NSX630S DC - Disjoncteur CC - TM-DC 600A - 4P4D - 100kA - montage fixe

NSX630SDC DISJ 4P4D 600A - C63S4TM600D Schneider Electric
search
  • NSX630SDC DISJ 4P4D 600A - C63S4TM600D Schneider Electric
C63S4TM600D
C63S4TM600D
4 448,15 € HT
9 690,96 €
-54% 0.459
Sur commande
Délai fournisseur estimé : 9 semaines

Le disjoncteur NSX630S DC est un appareil complet de la gamme ComPacT NSX. Equipé d'un déclench. magnéto-thermique TM-DC 600A, 4P4D PdC S, niveau de performance 100kA 500Vcc, il dispose d'une cde par maneton pour un montage sur platine.

  Confiance

Un stock de 8000 m², fiable, normé et actualisé en temps réel.

  Logistique Premium

Expédition le jour même pour toute commande passée avant 16h00.

  Services Experts

Des spécialistes pour vous conseiller et un SAV réactif en cas de besoin.

L'essentiel :

  • Protection diff. intégrée et accessoires standardisés
  • Une durée d'exploitation augmentée
  • Intégrée à nos architectures de communication
  • Dispositif PowerTag
  • OF-SD en communication radio

Pour tout savoir :

Dans les domaines tertiaires et industriels, le disjoncteur NSX630S DC assure la protection, le sectionnement et la commande des circuits de distribution électrique. Le disjoncteur NSX630S DC permet aussi la protection des moteurs et générateurs de vos installations électriques. Les protections magnétiques et thermiques sont intégrées dans le volume du disjoncteur grâce au déclencheur TM-DC. Les disjoncteurs NSX630S DC peuvent être livrés complets, ou en associant le bloc de coupure portant les performances électrotechniques et le déclencheur portant les réglages de protection. Les déclencheurs TM-DC sont uniquement de type magnéto-thermique pour les réseaux à courant continu. Vous trouverez aussi des notices simplifiées de montage et accessoires de raccordement permettant le montage.

Les performances de cette gamme répondent à la plupart des normes internationales et homologations exigeantes : CEI 61557-12, CEI 61010-1, CEI 61010-2-030, CEI 61326-1, ETSI, EN 300 328, ETSI EN 301 487-1. CEI 60947-2 / Marine / Nucléaire. Cette gamme est certifiée Green Premium, l'écolabel promesse de performances durables et respectueuses de l'environnement. Elle est également conforme ROHS UE. Cette intégration permet de répondre aux nouvelles réglementations et enjeux énergétiques. ELECTRICITE4.0 La gamme complète ComPacT NSX courant continu de disjoncteurs et interrupteurs "boitier moulé" existe en 2 tailles : NSX 100 à 500A pour les disjoncteurs et NSX 100 à 1200A pour les interrupteurs-sectionneurs.

Les documents disponibles :

Fiche technique

GAMME ComPacT NSX
FONCTION disjoncteur
Nombre de pôles 4
Avec déclencheur à sous-tension intégré Non
Adapté à un montage de profilés chapeaux Non
Tension assignée 750,0 750 V
Classe de protection (IP) IP3X
Nombre de contacts auxiliaires à fermeture 0
Nombre de contacts auxiliaires à ouverture 0
Nombre de contacts auxiliaires à deux directions 0
Commande motorisée intégrée Non
Type de raccordement du circuit principal Borne à vis
Finition de l'élément d'actionnement Manette
Commande motorisée en option Oui
Type de construction de l'appareil Technique d'encastrement fixe pour appareil encastré
Réglage de courant du déclencheur de surcharge 420,0 600 A
Position du raccordement de circuit principal Avant
Relais de signalisation de déclenchement disponible Oui
Courant de commutation de court-circuit limite nominal Icu à 400 V, 50 Hz 100 kA
Plage de réglage du déclencheur de court-circuit non retardé 1500,0 3000 A
Protection intégrée contre les mises à la terre accidentelles Non
Montage de profilés chapeaux en option Non
Appareil complet avec unité de protection Oui
Courant permanent nominal Iu 600 A

Références spécifiques

EAN-13 3606482003460
MPN C63S4TM600D
