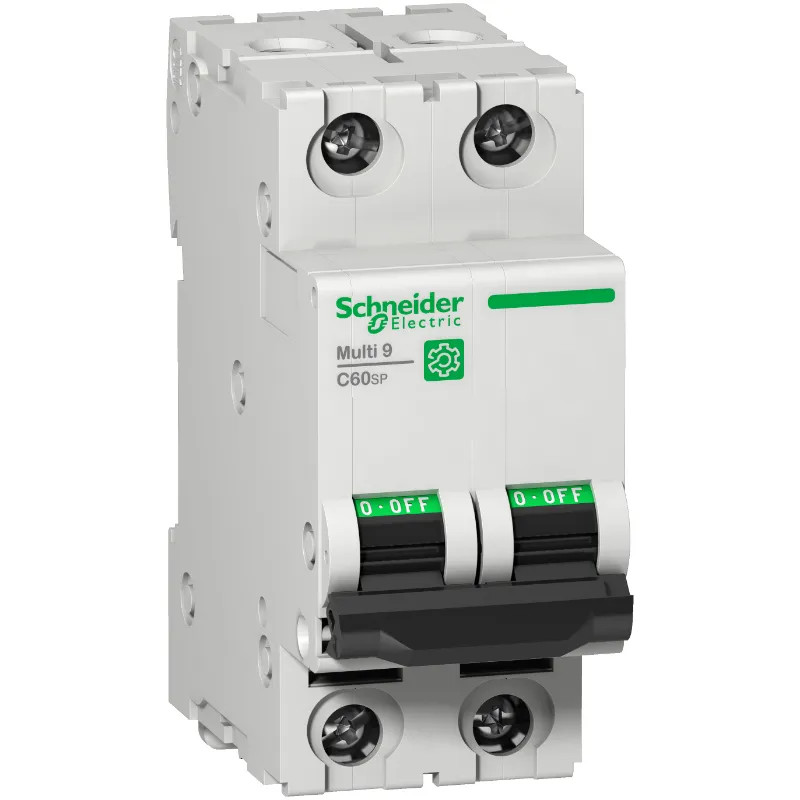

Multi9 C60SP - disjoncteur - 2P - courbe D - 1A - 10kA - 480Y/277V - UL1077

Multi9 C60SP 2P D 1A MCB - M9F23201 Schneider Electric
search
  • Multi9 C60SP 2P D 1A MCB - M9F23201 Schneider Electric
M9F23201
M9F23201
103,97 € HT
218,43 €
-52% 0.476
Sur commande
Délai fournisseur estimé : 6 semaines

Ce disjoncteur Multi 9 C60SP de calibre 1A 2 poles Courbe D s'utilise dans un large panel d'applications. Idéal pour une couverture des normes UL1077 - IEC 60947-2 et CCC. Il a un pouvoir de Coupure de 10kA en 480Y/277V.

  Confiance

Un stock de 8000 m², fiable, normé et actualisé en temps réel.

  Logistique Premium

Expédition le jour même pour toute commande passée avant 16h00.

  Services Experts

Des spécialistes pour vous conseiller et un SAV réactif en cas de besoin.

Pour tout savoir :

Ce disjoncteur miniature Multi9 C60SP est basse tension (MCB). Ce disjoncteur dispose de 2 pôles protégés. Le pouvoir nominal de coupure de court-circuit peut atteindre 10kA à 415VCA selon la norme EN/IEC 60947-2. Ce produit est conforme à la norme industrielle EN/IEC 60947-2. Il offre une protection améliorée en prévenant et en protégeant les équipements contre les menaces électriques. Il protège contre les courts-circuits et les surcharges. Ce produit est dédié aux fabricants d'équipements d'origine (OEM) et aux fabricants de panneaux de commande. Il a une endurance électrique allant jusqu'à 10000 cycles et une endurance mécanique allant jusqu'à 20000 cycles. La tension de fonctionnement Ue est de 240VCA. La tension d’isolement nominale Ui est de 500VCA. La tension nominale de tenue aux chocs Uimp est de 6kV. Le produit peut être clipsé sur un rail DIN. Il dispose de 4 espacements de 9mm. Son degré de pollution est de 3. Il est gris clair (RAL 7035). Son degré de protection est IP20 (conformément à la norme IEC/EN 60529) sur ses bornes. Il fonctionne entre -30 et 70 °C. La température de stockage est comprise entre -40 et 80 °C.

Les documents disponibles :

Fiche technique

GAMME Multi9
FONCTION disjoncteur miniature
Type de tension CA/CC
Tension assignée 277 V
Classe de protection (IP) IP20
Pouvoir de coupure assigné Icu selon IEC 60947-2 à 230 V 20 kA
Température ambiante en fonctionnement -30,0 70 °C
Courant nominal assigné 1 A
Fréquence 50,0 60 Hz
Puissance dissipée 1,3 W
Largeur dans les unités de partition 4
Montage encastré Non
Caractéristique de déclenchement D
Tension d'isolation assignée Ui 500 V
Catégorie de surtension 4
Conducteur neutre branché simultanément Oui
Nombre de pôles protégés 2
Section de conducteur connectable monofilaire 1,0 25 mm²
Section de conducteur connectable multifilaire 1,0 16 mm²
Nombre de pôles (total) 2
Tension nominale de tenue aux chocs Uimp 6 kV
Degré de pollution 3
Profondeur d'encastrement 44 mm
Dispositifs auxiliaires possibles Oui
Pouvoir de coupure assigné Icu selon IEC 60947-2 à 400 V 10 kA
Antidéflagration Non
Nombre de module(s) 4

Références spécifiques

EAN-13 3606481169068
MPN M9F23201
