Acti9 Vdis - répartiteur vertical - 160A 250/440V 66 points de connexion

VDIS 160A 3PN 66 points - A9XPK715 Schneider Electric
search
  • VDIS 160A 3PN 66 points - A9XPK715 Schneider Electric
A9XPK715
A9XPK715
423,72 € HT
923,13 €
-54% 0.459
En stock
Livré mercredi avant 13h

Acti9 iDT40 - Borniers répartiteur vertical - 3PN - 160A - 250/440V - 50/60 Hz - 6 kV - Avec 66 points de connections - Protection IPxx B

  Confiance

Un stock de 8000 m², fiable, normé et actualisé en temps réel.

  Logistique Premium

Expédition le jour même pour toute commande passée avant 16h00.

  Services Experts

Des spécialistes pour vous conseiller et un SAV réactif en cas de besoin.

L'essentiel :

  • Blocs de distribution 4P à raccordement rapide
  • Conçu pour les câbles rigides et les câbles flexibles avec ou sans embouts
  • Technologie Push-in
  • Installation optimisée dans les modules PrismaSeT XS 24 et prismaSeT S (montage en surface)
  • fourni avec des câbles flexibles

Pour tout savoir :

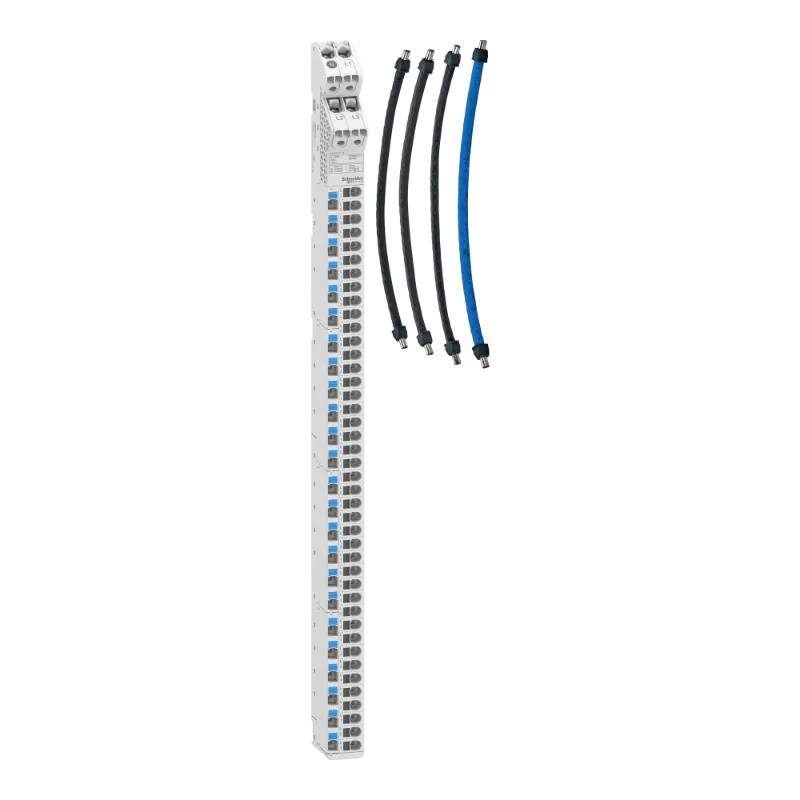

Cet accessoire Acti9 VDIS est un répartiteur vertical. 4 câbles souples d'une longueur de 380mm sont également fournis. Il est adapté aux appareils 3P+N et dispose de 66 départs. Il dispose de 14 trous pour chaque phase et de 24 trous pour le neutre. Il est livré avec des bornes décalées pour simplifier la connexion. La tension d'isolation nominale Ui est de 500VAC. La tension de tenue aux chocs nominale Uimp est de 6kV. La connexion par borne de type tunnel permet l'alimentation de câbles de 10mm² à 35mm². La connexion par borne à ressort enfichable se fait par câbles en cuivre rigides de 1,5mm² à 10mm². Il accepte également des câbles en cuivre toronnés de 4 mm² à 16mm², et des câbles en cuivre flexibles avec ou sans embout de 1,5mm² à 16mm². Il se monte sur rail DIN.

Les documents disponibles :

Fiche technique

GAMME Acti9
FONCTION bloc de distribution verticale
Nombre de pôles 4
Type de montage Rail DIN
Nombre d'entrées 4
Courant nominal 160 A
Type de raccordement Sans vis
Nombre de sorties 66
Protégé contre les contacts Oui
Adapté à un conducteur à fil fin Oui
Adapté à un conducteur multifilaire Oui
Adapté pour câbles à brins fins sans embout Oui
Adapté pour câbles à brins extra fins Oui
Adapté pour câbles à brins extra fins sans embout Non
Section de conducteur, entrée 10,0 35 mm²
Section de conducteur, sortie 1,5 16 mm²
Adapté à un conducteur massif Oui
Hauteur 730 mm
Largeur 53 mm
Profondeur 95 mm

Références spécifiques

EAN-13 3606482158689
MPN A9XPK715
