Telefast ABE7 - embase de raccord passive - Micro/premium - certifications du produit : EAC

L'essentiel :

• Permet la connexion/l'adaptation des signaux de contrôle des cartes automates équipées de connecteurs HE10
• Solution plug and play offrant une modularité de 8, 12 ou 16 canaux, pour une connexion à 1, 2 et 3 fils
• Adaptation de la tension et de l'alimentation et distribution des polarités communes
• Technologie statique et électromécanique, sous-bases intelligentes pour connexion de signaux analogiques
• Compatibilité intelligente avec les automates et les modules d'E/S du Modicon

Pour tout savoir :

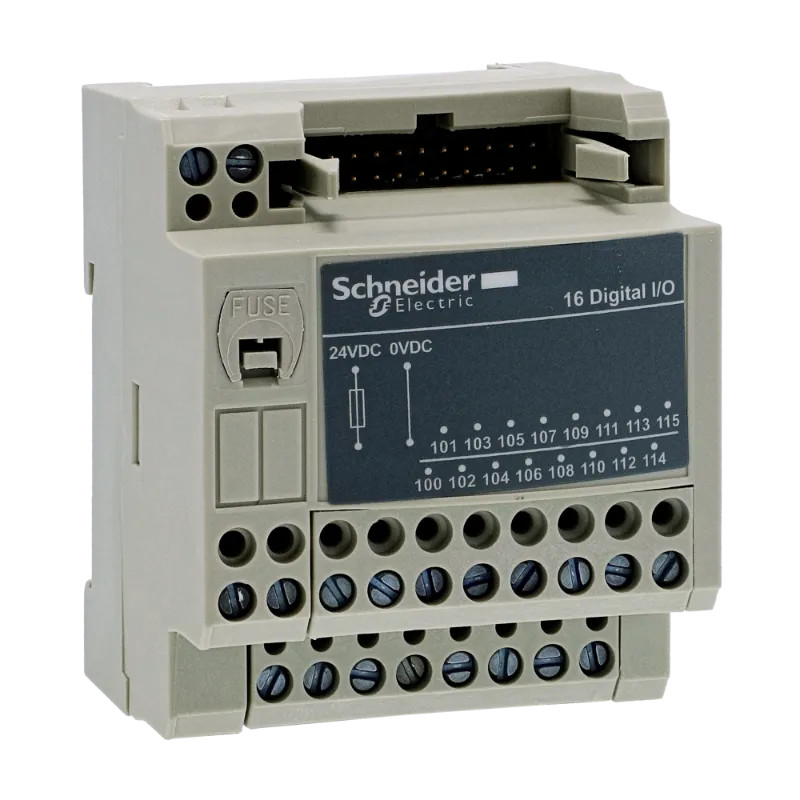

Ce produit fait partie de la gamme Modicon ABE7, une offre de sous-bases de raccordement pour système de précâblage. Il s'agit d'une embase de connexion passive pour 16 voies d'E/S numériques, avec 1 borne par voie. Sa tension de circuit de commande est de 24 VCC. Il fournit une fonction de contrôle d'E/S numériques. Il est équipé de borniers à vis pour le raccordement électrique et de raccordement HE10 20 contacts aux automates programmables. Le couple de serrage du câblage est de 0,6 N.m avec un tournevis plat de diamètre 3,5 mm. Il s'agit d'une embase Economy avec un degré de protection IP20. Il convient à tout type d'applications industrielles nécessitant une connexion rapide de modules d'E/S (numériques, analogiques et de comptage) à des parties opératives. Ce produit est certifié par EAC. Il est compatible avec les automates TSX Micro et Premium et les modules d'E/S Modicon X80. Il est livré en 1 emballage (type PCE). Sa fixation se fait par clips (rail DIN symétrique 35mm) et vis (platine pleine avec kit de fixation). Le module Modicon ABE7 permet de rationaliser le câblage des équipements d'automatisme. La gamme Modicon M171/M172/M173 est destinée aux OEM et permet d'optimiser la rentabilité ou l'efficacité énergétique dans les applications HVAC.

Les documents disponibles :

• Télécharger la fiche Produit
• Télécharger la notice (1M)
• Télécharger le Profil Environnemental Produit FR
