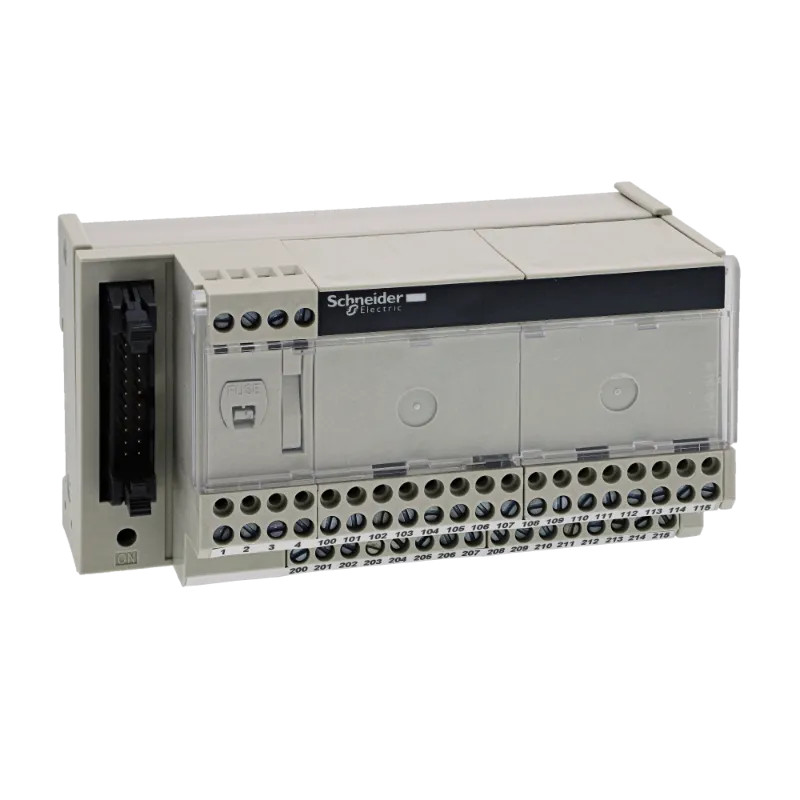

Telefast ABE7 - embase de raccordement passive - 16 entrées ou sorties

L'essentiel :

• Permet la connexion/l'adaptation des signaux de contrôle des cartes automates équipées de connecteurs HE10
• Solution plug and play offrant une modularité de 8, 12 ou 16 canaux, pour une connexion à 1, 2 et 3 fils
• Adaptation de la tension et de l'alimentation et distribution des polarités communes
• Technologie statique et électromécanique, sous-bases intelligentes pour connexion de signaux analogiques
• Compatibilité intelligente avec les automates Modicon et les modules d'E/S Modicon

Pour tout savoir :

Ce produit fait partie de la gamme Modicon ABE7, une offre de sous-bases de raccordement pour système de précâblage. Il s'agit d'une embase de connexion passive pour 16 voies d'E/S numériques et tous les communs, avec 2 bornes par voie. Sa tension de circuit de commande est de 24 VCC. Il fournit une fonction de contrôle d'E/S numériques. Il est équipé de borniers à vis pour le raccordement électrique et de raccordement HE10 20 contacts aux automates programmables. Le couple de serrage du câblage est de 0,6 N.m avec un tournevis plat de diamètre 3,5 mm. C'est une embase universelle avec un degré de protection IP20. Il pèse 0.300 kg. Il convient à tout type d'applications industrielles nécessitant une connexion rapide de modules d'E/S (numériques, analogiques et de comptage) à des parties opératives. Ce produit est certifié DNV, CSA, UL, GL et EAC. Il peut être utilisé avec les contrôleurs Modicon Quantum et Modicon Premium, les modules d'extension d'E/S Modicon TM3 et X80. Il est livré en 1 emballage (type PCE). Sa fixation se fait par clips (rail DIN symétrique 35mm) et vis (platine pleine avec kit de fixation). Le module Modicon ABE7 permet de rationaliser le câblage des équipements d'automatisme. La gamme Modicon M171/M172/M173 est destinée aux OEM et permet d'optimiser la rentabilité ou l'efficacité énergétique dans les applications HVAC.

Les documents disponibles :

• Télécharger la fiche Produit
• Télécharger la notice
• Télécharger la notice 2 (1M)
• Télécharger le Profil Environnemental Produit FR
