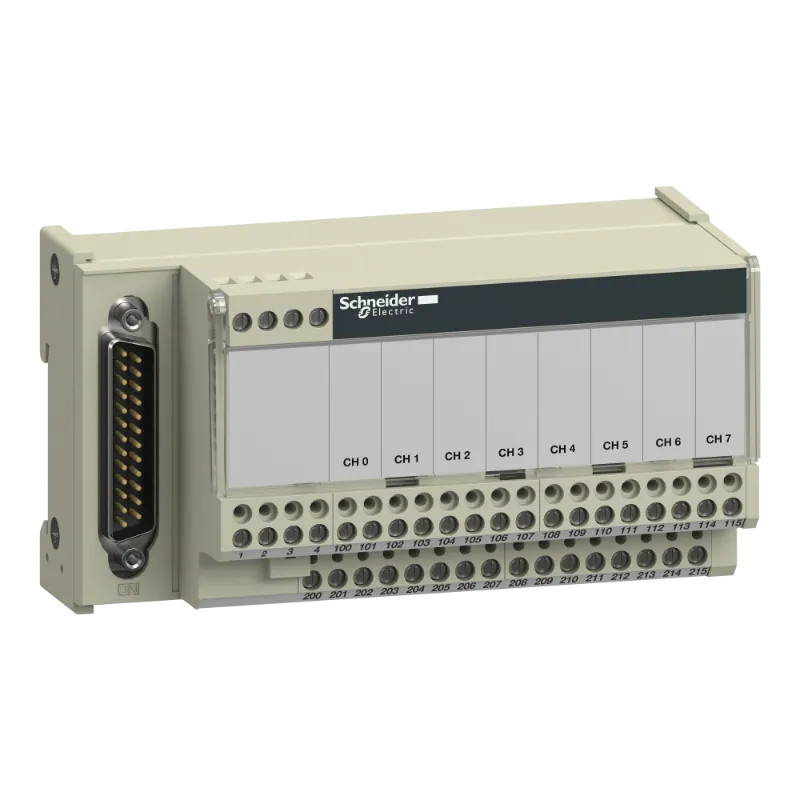

Telefast ABE7 - embase de raccordement - pour distribution pass. 8 voies
ABE7CPA02
ABE7CPA02
Confiance
Un stock de 8000 m², fiable, normé et actualisé en temps réel.
Logistique Premium
Expédition le jour même pour toute commande passée avant 16h00.
Services Experts
Des spécialistes pour vous conseiller et un SAV réactif en cas de besoin.
L'essentiel :
- Permet la connexion/adaptation des signaux de commande des cartes automates équipées de connecteurs HE10
- Compatibilité intelligente avec Modicon M221, E/S Modicon X80, Modicon Premium, E/S Modicon TM3
- Modicon ABE7 : Solution Plug & Play offrant une modularité de 8, 12 ou 16 voies, pour une connexion à 1, 2 et 3 fils
- Offre une adaptation de tension et d'alimentation et une distribution des polarités communes
- Système pré-câblé avec techno statique et électromécanique, sous-bases intelligentes pour connexion signaux analogiques
- Le système de précâblage Modicon ABE7 simplifie le câblage des parties opératives de la machine aux modules d'E/S
Pour tout savoir :
Cette embase de raccordement fait partie de la gamme Modicon ABE7 adaptée au système de précâblage Telefast. Elle convient à tous les types d'applications industrielles. Elle est certifiée par LROS, DNV, UL, GL, BV et CSA. Cette embase de raccordement convient aux modules d'E/S Modicon X80 tels que BMXAMI0800, BMXAMI0810, BMEAHI0812 et BMXAMO0802. Avec un incide de protection IP20, ce système de précâblage permet la connexion et l’adaptation des signaux de commande des cartes automates équipées de connecteurs type HE10. Les voies d'entrées analogiques distribuées sont isolées les unes des autres. Sa fixation se fait par clips (rail DIN symétrique 35 mm) et vis (platine pleine avec kit de fixation). Modicon ABE7 permet de rationaliser le câblage des équipements d'automatisme avec plus de simplicité. Il convient à tous les types d'applications industrielles. Ce produit est certifié par LROS, DNV, UL, GL, BV et CSA. Cette embase de connexion est adaptée pour une utilisation avec les automates Modicon Premium TSXAEY1600, TSXAEY800, TSXASY800 et TSXASY810. La fixation se fait par clips (rail DIN symétrique 35 mm) et vis (plaque pleine avec kit de fixation). La fixation se fait par clips (rail DIN symétrique 35 mm) et vis (plaque pleine avec kit de fixation). Système pré-câblé permettant la connexion et l'adaptation des signaux de commande des cartes API équipées de connecteurs HE10.
Les documents disponibles :
Fiche technique
| GAMME | Telefast |
| Couleur du boîtier | Gris |
| Matériau du corps isolant | Autre |
| Classe de protection (IP) | IP20 |
| Matériau du revêtement de contact | Autre |
| Raccordement pour capteurs NPN | Non |
| Nombre de canaux par poste d'enfichage | 8 |
| Nombre d'emplacements de capteur/d'actionneur | 1 |
| Finition des dérivations de conduit de capteur/actionneur | Autre |
| Douilles filetées des emplacements de capteur/d'actionneur | Autre |
| Longueur du conduit préconfectionné | 3 m |
| Longueur de câble configurable | Oui |
| Presse-étoupe pour diamètre externe de câble | 0,09 2,5 mm |
| Diamètre du contact femelle | 2,5 mm |
| Nombre de pôles des emplacements de capteur/d'actionneur | 8 |
| Adaptation aux chaînes d'entraînement de la version de câble fixe | Non |
| Matériau du corps de base de contact | Autres alliages de cuivre |
| Température de fonctionnement | 0,0 60 °C |
| Avec affichage LED | Non |
| Matériau du boîtier | Plastique métallisé |
| Section de conducteur connectable | 0,09 2,5 mm² |
| Avec séparation de potentiel | Non |
| Catégorie de protection contre les explosions pour le gaz | Sans |
| Catégorie de protection contre les explosions pour la poussière | Sans |
| Degré de pollution | 2 |
| Hauteur | 70 mm |
| Largeur | 125 mm |
| Profondeur | 67 mm |
Références spécifiques
| EAN-13 | 3389110644463 |
| MPN | ABE7CPA02 |
