Modicon X80 - embase de raccordement TELEFAST - 4 voies analogiques

L'essentiel :

• Pour plusieurs types de connexion
• Affichage des états des voyants
• Connexion des E/S situées dans et hors de l'armoire automate
• Tension et puissance adaptables

Pour tout savoir :

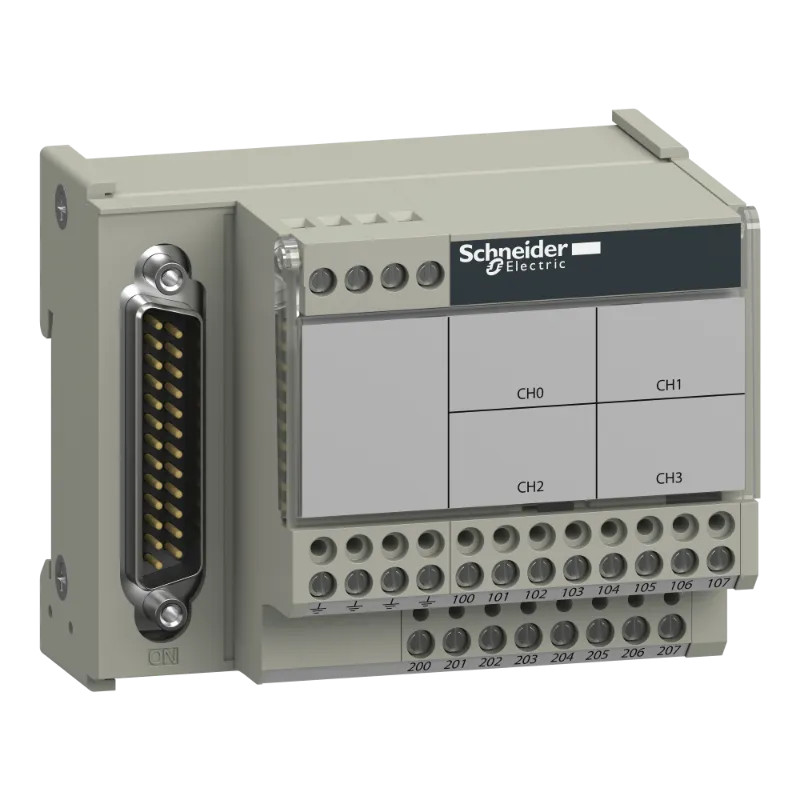

Ce produit fait partie de la gamme Modicon ABE7, une offre de sous-bases de raccordement pour système de précâblage Telefast. Il s'agit d'une sous-base d'entrée analogique. Cette embase de raccordement permet le raccordement de 4 entrées courant/tension, avec fourniture et distribution de 4 alimentations isolées et protégées pour les entrées en boucle de courant. Ce produit est conçu pour simplifier le raccordement des E/S à un automate dans un panneau de commande et se connecte aux voies à l'aide de connecteurs HE 10 et SUB-D. (PLC) Il est équipé d'un connecteur SUB-D 25 contacts. Il s'agit d'un produit classé IP2x. Il mesure 83 mm de large, 67 mm de profondeur, 70 mm de hauteur et pèse 0,180 kg. Il est adapté à tous les types d'applications industrielles gérées avec des contrôleurs Modicon M340. Cette embase est certifiée GL, CSA, DNV, BV, LROS, UL. Ce kit est compatible avec les modules Modicon X80 d'E/S ou les contrôleurs Modicon M340. La fixation se fait par clips (rail DIN symétrique 35 mm) et vis (platine pleine avec kit de fixation). Modicon ABE7 est synonyme d'une plus grande simplicité pour rationaliser le câblage des équipements des systèmes d'automatisation. Système de précâblage permettant la connexion et l’adaptation des signaux de commande des cartes automates équipées de connecteurs type HE10.

Les documents disponibles :

• Télécharger la fiche Produit
• Télécharger la notice
• Télécharger la notice 2 (EN)
