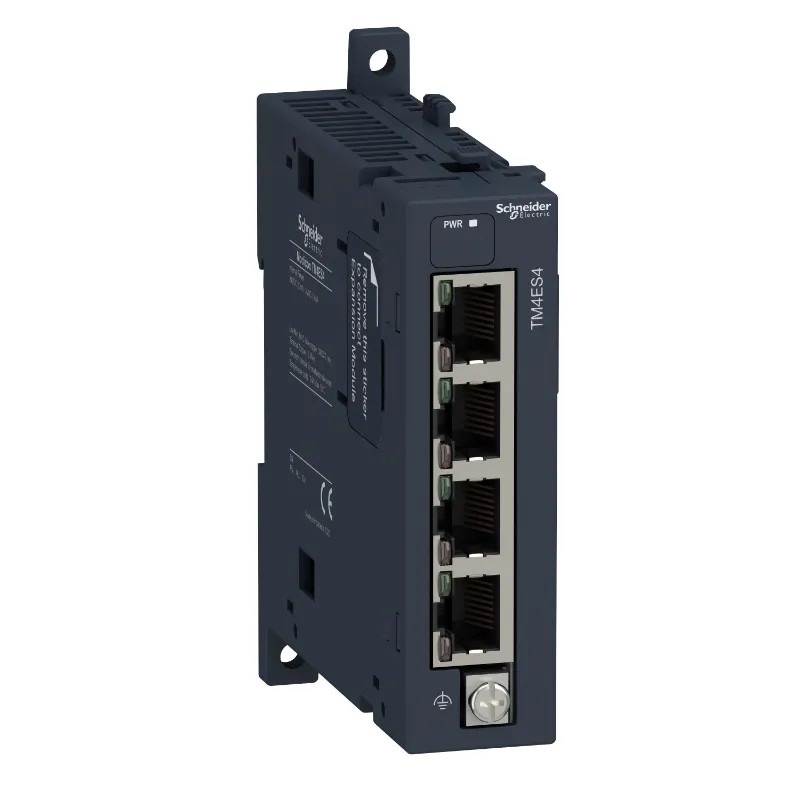

Modicon TM4, module de communication switch Ethernet 4 connecteurs RJ45
TM4ES4
TM4ES4
Confiance
Un stock de 8000 m², fiable, normé et actualisé en temps réel.
Logistique Premium
Expédition le jour même pour toute commande passée avant 16h00.
Services Experts
Des spécialistes pour vous conseiller et un SAV réactif en cas de besoin.
L'essentiel :
- 2 sorties tension/courant 11 bits+signe
- Indice de protection IP20
- Produit sans PVC et mercure
- Borniers débrochables à vis
- Module Bus coupler Ethernet, modbus, Canopen
Pour tout savoir :
A quoi sert le produit ? Où l'installer ?
Le module TM4ES4 est un module de communication swith ethernet en RJ45 compatible avec les modules entrées/sorties analogiques de la gamme modicon TM. L’offre Modicon TM4 permet d’enrichir les capacités des contrôleurs logiques Modicon M221, M221 Book, M241 et M251, du contrôleur logique/de mouvement Modicon M262 et des modules coupleurs de bus TM3BC. Il a été conçu pour fonctionner dans les environnements industriels les plus variés comme l'agroalimentaire, cosmétique, manufacturiers, bâtiments, transport, pharmaceutique etc ….
Qu'est-ce que je reçois quand j'achète cette référence ?
Les modules de sorties analogiques TM4 sont utilisés pour piloter des actionneurs, tels que des variateurs de vitesse ou des vannes, et dans des applications nécessitant le contrôle de process industriel. Le montage se fait directement sur un rail DIN en position horizontale.
A quels standards et normes le produit répond-il ?
Les performances des modules d'extension E/S Modicon répondent à la plupart des normes internationales et homologations les plus exigeantes : EN/IEC, marquage CE, UL, CSA,EAC, cULus, produit conforme RoHS UE et Chine, Déclaration Reach.
Le saviez-vous ?
Vous paramètrez les modules TM4 soit avec le logiciel EcoStruxure Machine Expert ou soit avec le configurateur à télécharger "TM3BC IO Configurator" avec en autre la possibilité d'un usage avec des automates tiers. Accédez dès maintenant au configurateur "Modicon PLC configurator" pour définir votre installation et obtenir l'ensemble des informations pour l'installation, programmation.
Les modules d'extension E/S TM4 offre un niveau d'ouverture, flexibilité, robustesse pour des applications dans l'industrie connectée pour vos besoins en logique, contrôle de mouvement et connectivité.
Fiche technique
| GAMME | Modicon TM |
| FONCTION | switch Ethernet non-managé |
| Capacité de redondance | Non |
| Classe de protection (IP) | IP20 |
| Protocole pris en charge pour LON | Non |
| Protocole pris en charge pour TCP/IP | Non |
| Protocole pris en charge pour ASI | Non |
| Protocole pris en charge pour PROFIBUS | Non |
| Type de tension d'alimentation | CC |
| Protocole pris en charge pour CAN | Non |
| Protocole pris en charge pour INTERBUS | Non |
| Protocole pris en charge pour KNX | Non |
| Protocole pris en charge pour Modbus | Non |
| Protocole pris en charge pour Data-Highway | Non |
| Protocole pris en charge pour DeviceNet | Non |
| Protocole pris en charge pour SUCONET | Non |
| Protocole pris en charge pour autres systèmes de bus | Non |
| Tension d'alimentation CC | 24,0 24 V |
| Protocole pris en charge pour SERCOS | Non |
| Protocole pris en charge pour INTERBUS-Safety | Non |
| Protocole pris en charge pour AS-Interface Safety at Work | Non |
| Protocole pris en charge pour DeviceNet Safety | Non |
| Protocole pris en charge pour EtherNet/IP | Non |
| Protocole pris en charge pour Foundation Fieldbus | Non |
| Protocole pris en charge pour PROFINET CBA | Non |
| Protocole pris en charge pour PROFINET IO | Non |
| Protocole pris en charge pour PROFIsafe | Non |
| Protocole pris en charge pour SafetyBUS p | Non |
| Supporte le protocole pour EtherCAT | Non |
| Puissance absorbée | 1,1 W |
| Adapté aux fonctions de sécurité | Non |
| Montage possible sur barres profilées | Oui |
| Nombre d'interfaces matérielles Industrial Ethernet | 4 |
| Nombre d'interfaces matérielles en série RS-232 | 0 |
| Nombre d'interfaces matérielles en série RS-422 | 0 |
| Nombre d'interfaces matérielles en série RS-485 | 0 |
| Nombre d'interfaces matérielles en série TTY | 0 |
| Nombre d'interfaces matérielles USB | 0 |
| Nombre d'interfaces matérielles parallèles | 0 |
| Niveau de performance selon EN ISO 13849-1 | Sans |
| Nombre d'autres interfaces matérielles | 0 |
| Avec séparation de potentiel | Non |
| SIL conformément à IEC 61508 | Sans |
| Catégorie de protection contre les explosions pour le gaz | Sans |
| Catégorie de protection contre les explosions pour la poussière | Sans |
| Taux de transmission | 10000 kBit/s |
| Raccordement au bus de champ possible sur coupleur de bus séparé | Non |
| Type de transmission de données | Autre |
| Composants système | Non |
| Matériel associé (Ex ia) | Non |
| Matériel associé (Ex ib) | Non |
| Nombre d'interfaces matérielles PROFINET | 0 |
| Nombre d'interfaces matérielles Wireless | 0 |
| Encastrement frontal possible | Non |
| Montage sur rack possible | Non |
| Montage mural/direct possible | Non |
| Standard radio Bluetooth | Non |
| Standard radio WLAN 802.11 | Non |
| Maître IO-Link | Non |
| Standard radio GPRS | Non |
| Standard radio GSM | Non |
| Standard radio UMTS | Non |
| Standard radio eGPRS | Non |
| Standard radio LTE | Non |
| Nombre d'interfaces HW CAN | 0 |
| Certifié pour zone à risque selon UL classe I | Non |
| Certifié pour zone à risque selon UL classe II | Non |
| Certifié pour zone à risque selon UL classe III | Non |
| Certifié pour zone à risque selon UL division 1 | Non |
| Certifié pour zone à risque selon UL division 2 | Non |
| Certifié pour zone à risque selon UL groupe A (acétylène) | Non |
| Certifié pour zone à risque selon UL groupe B (hydrogène) | Non |
| Certifié pour zone à risque selon UL groupe C (éthylène) | Non |
| Certifié pour zone à risque selon UL groupe D (propane) | Non |
| Certifié pour zone à risque selon UL groupe E (poussière de métal) | Non |
| Certifié pour zone à risque selon UL groupe F (poussière carbonée) | Non |
| Certifié pour zone à risque selon UL groupe G (poussière non conductrice) | Non |
| Avec interface optique | Non |
| Hauteur | 90 mm |
| Largeur | 25 mm |
| Profondeur | 90 mm |
Références spécifiques
| EAN-13 | 3606480611216 |
| MPN | TM4ES4 |
