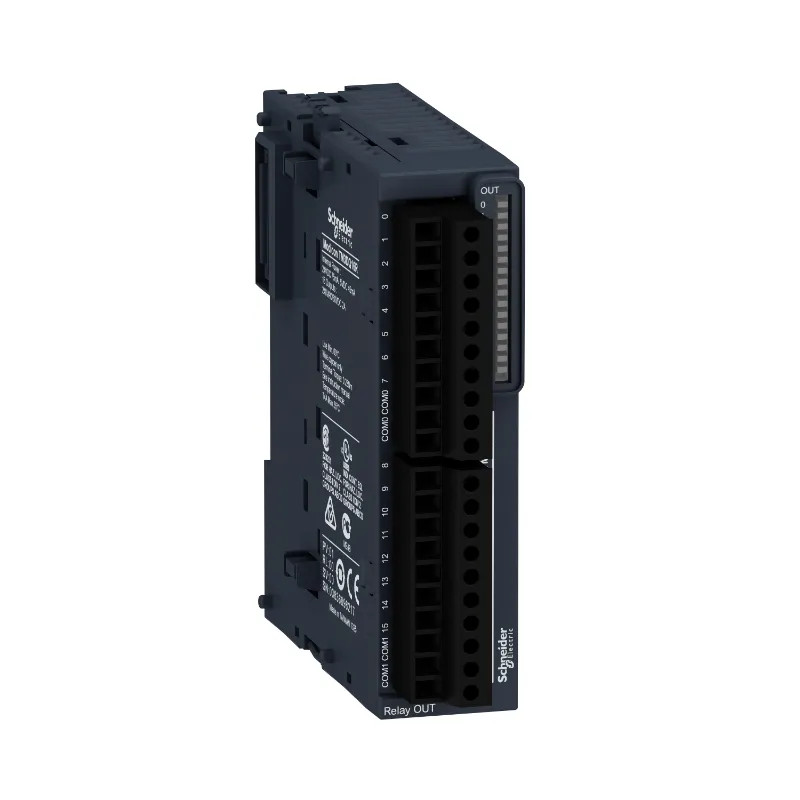

Modicon TM3, module 16 sorties TOR, relais 2A, à vis
TM3DQ16R
TM3DQ16R
Confiance
Un stock de 8000 m², fiable, normé et actualisé en temps réel.
Logistique Premium
Expédition le jour même pour toute commande passée avant 16h00.
Services Experts
Des spécialistes pour vous conseiller et un SAV réactif en cas de besoin.
L'essentiel :
- Modules d’expansion d’E/S pour contrôleurs Modicon M221, M241, M251 et M262
- Modularité et facilité d'installation
- Large choix de système d’entrées/sorties pour enrichir les capacités de l’automate Modicon M2xx
- Programmation machine intuitive avec EcoStruxure Machine Expert
- Le système Modicon TM3 permet à l'automate Modicon M2xx de bénéficier d'une extension E/S flexible et personnalisable
- Les coupleurs de bus TM3 permettent aux automates Modicon de distribuer les E/S sur EtherNet/IP, Sercos ou CANopen
Pour tout savoir :
Ce module de sortie numérique fait partie de la gamme Modicon TM3 de modules d'extension d'E/S pour contrôleurs Modicon. Il se compose de 16 sorties relais N/O 2A. Il est équipé d'un bornier à vis débrochable et peut être monté sur un rail DIN symétrique de 35 mm. Ce module d'E/S numériques complète les E/S intégrées des contrôleurs logiques Modicon M221, M221 Book, M241 et M251.
Fiche technique
| GAMME | Modicon TM |
| FONCTION | module de sortie logique |
| Finition du raccordement électrique | Borne à vis |
| Nombre d'entrées numériques | 0 |
| Capacité de redondance | Non |
| Protection contre les courts-circuits, sorties disponibles | Non |
| Classe de protection (IP) | IP20 |
| Protocole pris en charge pour LON | Non |
| Protocole pris en charge pour TCP/IP | Non |
| Protocole pris en charge pour ASI | Non |
| Protocole pris en charge pour PROFIBUS | Non |
| Type de tension d'alimentation | CC |
| Protocole pris en charge pour CAN | Non |
| Protocole pris en charge pour INTERBUS | Non |
| Protocole pris en charge pour KNX | Non |
| Protocole pris en charge pour Modbus | Non |
| Protocole pris en charge pour Data-Highway | Non |
| Protocole pris en charge pour DeviceNet | Non |
| Protocole pris en charge pour SUCONET | Non |
| Protocole pris en charge pour autres systèmes de bus | Non |
| Tension d'alimentation CC | 24,0 24 V |
| Protocole pris en charge pour SERCOS | Non |
| Protocole pris en charge pour INTERBUS-Safety | Non |
| Protocole pris en charge pour AS-Interface Safety at Work | Non |
| Protocole pris en charge pour DeviceNet Safety | Non |
| Protocole pris en charge pour EtherNet/IP | Non |
| Protocole pris en charge pour Foundation Fieldbus | Non |
| Protocole pris en charge pour PROFINET CBA | Non |
| Protocole pris en charge pour PROFINET IO | Non |
| Protocole pris en charge pour PROFIsafe | Non |
| Protocole pris en charge pour SafetyBUS p | Non |
| Supporte le protocole pour EtherCAT | Non |
| Puissance absorbée | 1,1 W |
| Adapté aux fonctions de sécurité | Non |
| Montage possible sur barres profilées | Oui |
| Nombre d'interfaces matérielles Industrial Ethernet | 0 |
| Nombre d'interfaces matérielles en série RS-232 | 0 |
| Nombre d'interfaces matérielles en série RS-422 | 0 |
| Nombre d'interfaces matérielles en série RS-485 | 0 |
| Nombre d'interfaces matérielles en série TTY | 0 |
| Nombre d'interfaces matérielles USB | 0 |
| Nombre d'interfaces matérielles parallèles | 0 |
| Niveau de performance selon EN ISO 13849-1 | Sans |
| Nombre d'autres interfaces matérielles | 0 |
| SIL conformément à IEC 61508 | Sans |
| Catégorie de protection contre les explosions pour le gaz | Sans |
| Catégorie de protection contre les explosions pour la poussière | Sans |
| Raccordement au bus de champ possible sur coupleur de bus séparé | Non |
| Composants système | Non |
| Matériel associé (Ex ia) | Non |
| Matériel associé (Ex ib) | Non |
| Nombre d'interfaces matérielles PROFINET | 0 |
| Nombre d'interfaces matérielles Wireless | 0 |
| Encastrement frontal possible | Non |
| Montage sur rack possible | Non |
| Montage mural/direct possible | Non |
| Standard radio Bluetooth | Non |
| Standard radio WLAN 802.11 | Non |
| Maître IO-Link | Non |
| Standard radio GPRS | Non |
| Standard radio GSM | Non |
| Standard radio UMTS | Non |
| Certifié pour zone à risque selon UL classe I | Non |
| Certifié pour zone à risque selon UL classe II | Non |
| Certifié pour zone à risque selon UL classe III | Non |
| Certifié pour zone à risque selon UL division 1 | Non |
| Certifié pour zone à risque selon UL division 2 | Non |
| Certifié pour zone à risque selon UL groupe A (acétylène) | Non |
| Certifié pour zone à risque selon UL groupe B (hydrogène) | Non |
| Certifié pour zone à risque selon UL groupe C (éthylène) | Non |
| Certifié pour zone à risque selon UL groupe D (propane) | Non |
| Certifié pour zone à risque selon UL groupe E (poussière de métal) | Non |
| Certifié pour zone à risque selon UL groupe F (poussière carbonée) | Non |
| Certifié pour zone à risque selon UL groupe G (poussière non conductrice) | Non |
| Nombre de sorties numériques | 16 |
| Temps de retard en cas de changement de signal | 10,0 10 ms |
| Avec interface optique | Non |
| Courant de sortie | 2 A |
| Tension admissible à la sortie | 30,0 264 V |
| Type de sortie numérique | Relais |
| Type de tension de sortie | CA/CC |
| Entrées numériques configurables | Non |
| Sorties numériques configurables | Non |
| Hauteur | 90 mm |
| Largeur | 27,4 mm |
| Profondeur | 84,6 mm |
Références spécifiques
| EAN-13 | 3606480611445 |
| MPN | TM3DQ16R |
