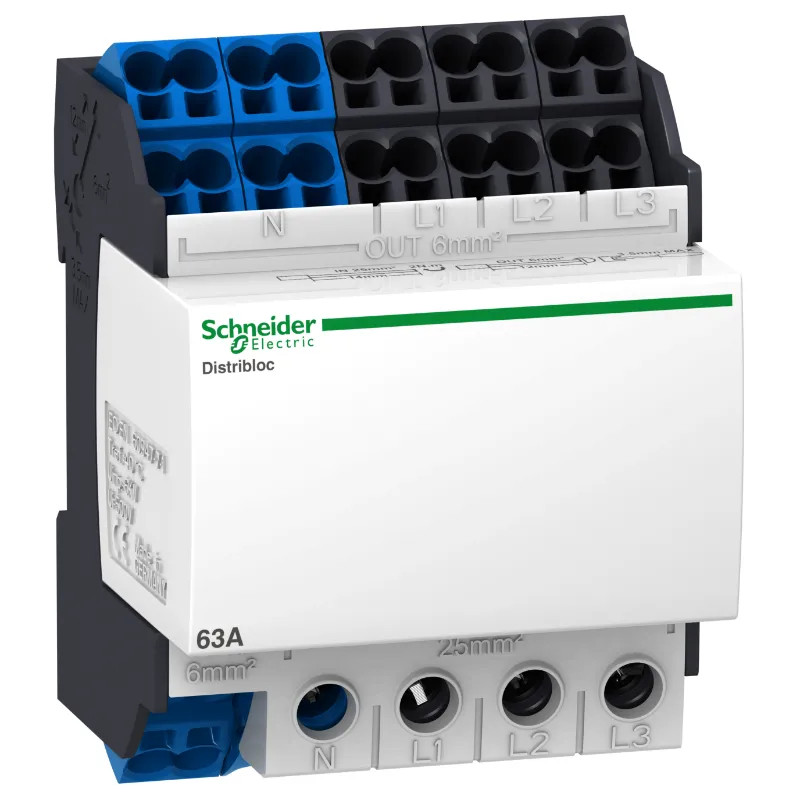

Linergy DX - répartiteur 63 A - alimentation par le bas (Distribloc)

Pour tout savoir :

Ce répartiteur Linergy DX peut être installé sur un rail DIN. Il est compatible avec les coffrets Prisma, PrismaSeT, Pragma et Spacial. Il est adapté à l'installation 4P. Il fournit une borne de type tunnel pour le circuit d'alimentation avec une section de câble de 16mm² pour les câbles flexibles ou de 25mm² pour les câbles rigides. Il dispose de 24 trous pour des connexions rapides au bas du produit. 12 départs à ressort pour phase et 12 départs à ressort pour neutre sont disponibles pour la partie distribution. La section de câble autorisée est comprise entre 2,5mm² et 6mm² pour les câbles flexibles et rigides. La tension de fonctionnement nominale Ue est de 440VAC. La tension d'isolation nominale Ui est de 500VAC. La tension de tenue aux chocs nominale Uimp est de 6kV. Le courant de fonctionnement nominal In est de 63A. Il offre un degré de protection IPxx B. Sa résistance au feu est de 960°C. Il est destiné aux bâtiments résidentiels ou aux petits bâtiments commerciaux. Il dispose de 4 modules de 18mm. Il est conforme aux normes IEC60947-7-1 et IEC61439-1.

Les documents disponibles :

• Télécharger la fiche Produit
• Télécharger la notice (EN)
