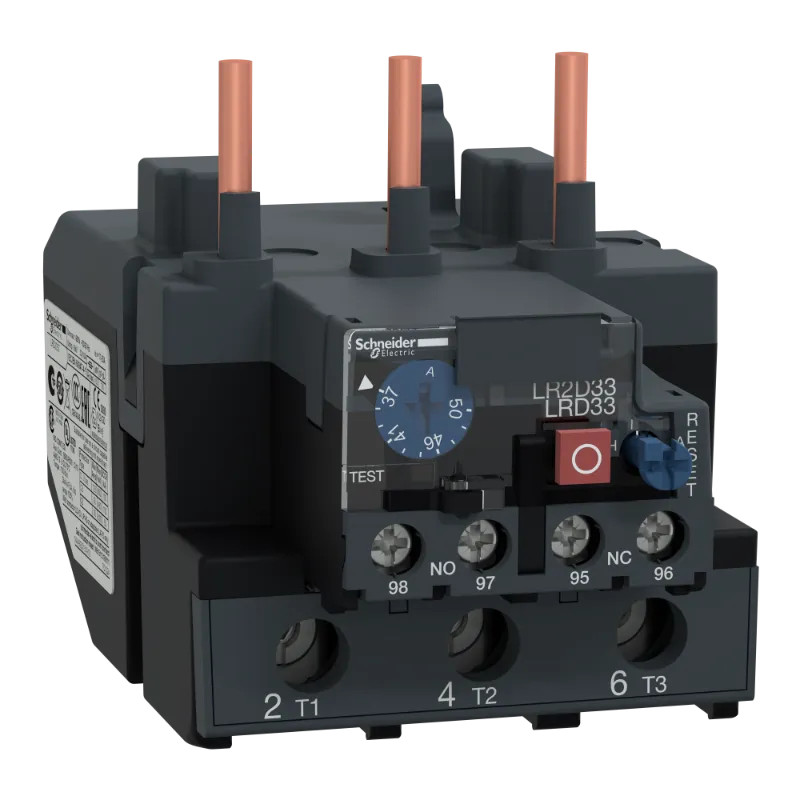

TeSys LRD - relais de protection thermique - 37..50A - classe 10A

L'essentiel :

• Facile à séparer ou à monter directement de l'OLR avec CTR, économisez l'install et l'assemblage des composants
• Réarmement à distance du relais sans ouverture des portes du panneau, pour assurer la sécurité du personnel.
• Avec indicateur de déclenchement à relais pour faciliter la surveillance de l'état du moteur.
• Montage simple sur rail DIN ou fixation par vis.
• La certification multi-normes permet une application étendue.
• Maintenance simple et rapide avec une taille compacte.

Pour tout savoir :

Ce relais de protection thermique TeSys Deca LRD, 50A/1000V, protège les moteurs triphasés 22kW à 400V. Ce dispositif différentiel est avec rupture de phase (perte). Il dispose d'un cadran de réglage thermique, un sélecteur de réarmement manuel-automatique, un bouton de test de déclenchement, un bouton d'arrêt, un indicateur de drapeau et 2 contacts auxiliaires 1NO+1NC pour la signalisation de défaut. Les réglages sont protégés par un couvercle transparent verrouillable par plombage. Le raccordement se fait par vis-étriers/ cosses-anneaux, il se connecte directement aux bornes inférieures des contacteurs tripolaires LC1D80-D95. Le montage peut se faire sur rail DIN ou fixation par vis, séparé du contacteur, avec utilisation d'un bornier LA7D3064 (à commander séparément). Il est certifié multinormes (IEC, UL, CSA, CCC, EAC, ATEX).

Les documents disponibles :

• Télécharger la fiche Produit
• Télécharger la notice (1M)
• Télécharger la notice 2 (1M)
• Télécharger la notice 3 (1M)
• Télécharger le Profil Environnemental Produit FR
