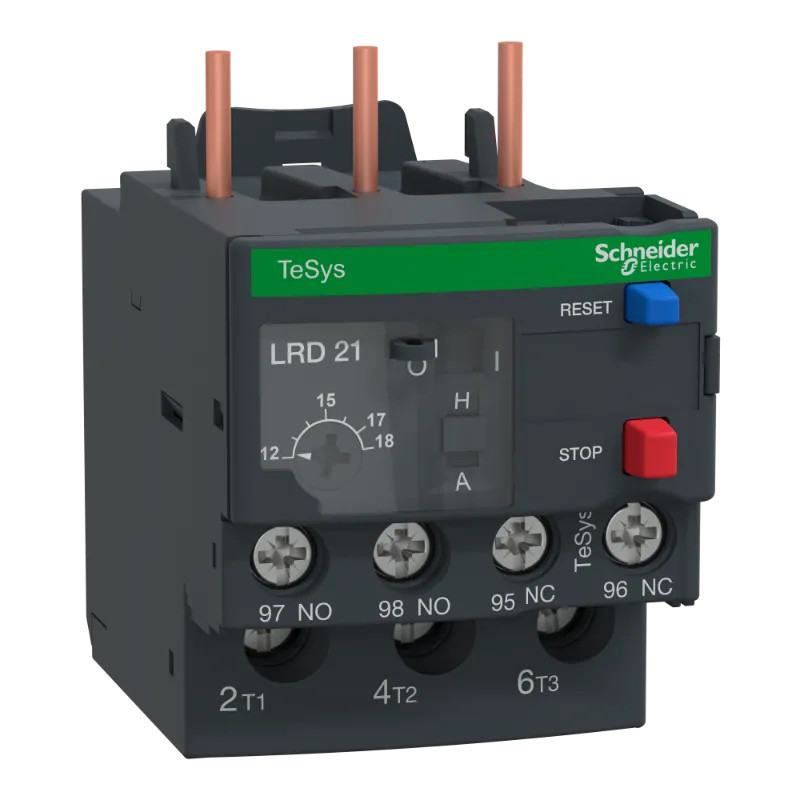

TeSys LR - Rel. non diff. 12 a 18a cosses fermees
LR3D216
LR3D216
Confiance
Un stock de 8000 m², fiable, normé et actualisé en temps réel.
Logistique Premium
Expédition le jour même pour toute commande passée avant 16h00.
Services Experts
Des spécialistes pour vous conseiller et un SAV réactif en cas de besoin.
L'essentiel :
- Les relais de surcharge thermique Tesys Deca sont conçus pour protéger les circuits à courant alternatif et les moteurs
- Convient aux charges déséquilibrées.
- Apparence et style modernes pour tous les appareils.
- Facilité d'installation et d'utilisation avec des vis multistandard.
- Expérience client numérique pour les documents techniques.
- Guide de maintenance via EcoStruxureTM Facility Expert.
Pour tout savoir :
Ce relais de surcharge thermique TeSys LRD, 18A/690V, protège les moteurs triphasés 7,5kW à 400V. Ce dispositif non différentiel peut être utilisé avec des charges déséquilibrées. Il dispose d'un cadran de réglage thermique, un sélecteur de réarmement manuel-automatique, un bouton de test de déclenchement, un bouton d'arrêt, un indicateur de drapeau et 2 contacts auxiliaires 1NO+1NC pour la signalisation de défaut. Les réglages sont protégés par un couvercle transparent verrouillable par plombage. Le raccordement se fait par bornes à vis-étrier, il se connecte directement aux bornes inférieures des contacteurs tripolaires LC1D18-D38. Le montage peut se faire sur rail DIN ou fixation par vis, séparé du contacteur, avec utilisation d'un bornier LAD7B106 (à commander séparément). Il est certifié multinormes (IEC, UL, CSA, CCC, EAC, ATEX).
Fiche technique
| GAMME | TeSyS LR |
| FONCTION | non différentiel à bilames |
| Type de montage | Montage direct |
| Nombre de contacts auxiliaires à fermeture | 1 |
| Nombre de contacts auxiliaires à ouverture | 1 |
| Nombre de contacts auxiliaires à deux directions | 0 |
| Type de raccordement du circuit principal | Borne à vis |
| Classe de déclenchement | CLASSE 10 A |
| Plage de courant ajustable | 12,0 18 A |
| Entrée de fonction de réinitialisation | Non |
| Fonction de réinitialisation automatique | Oui |
| Bouton-poussoir de réinitialisation automatique | Oui |
| Tension de fonctionnement nominale max. Ue | 690 V |
Références spécifiques
| EAN-13 | 3389110378375 |
| MPN | LR3D216 |
